Пилотный трубопроводы (4) — HITACHI EX200-5

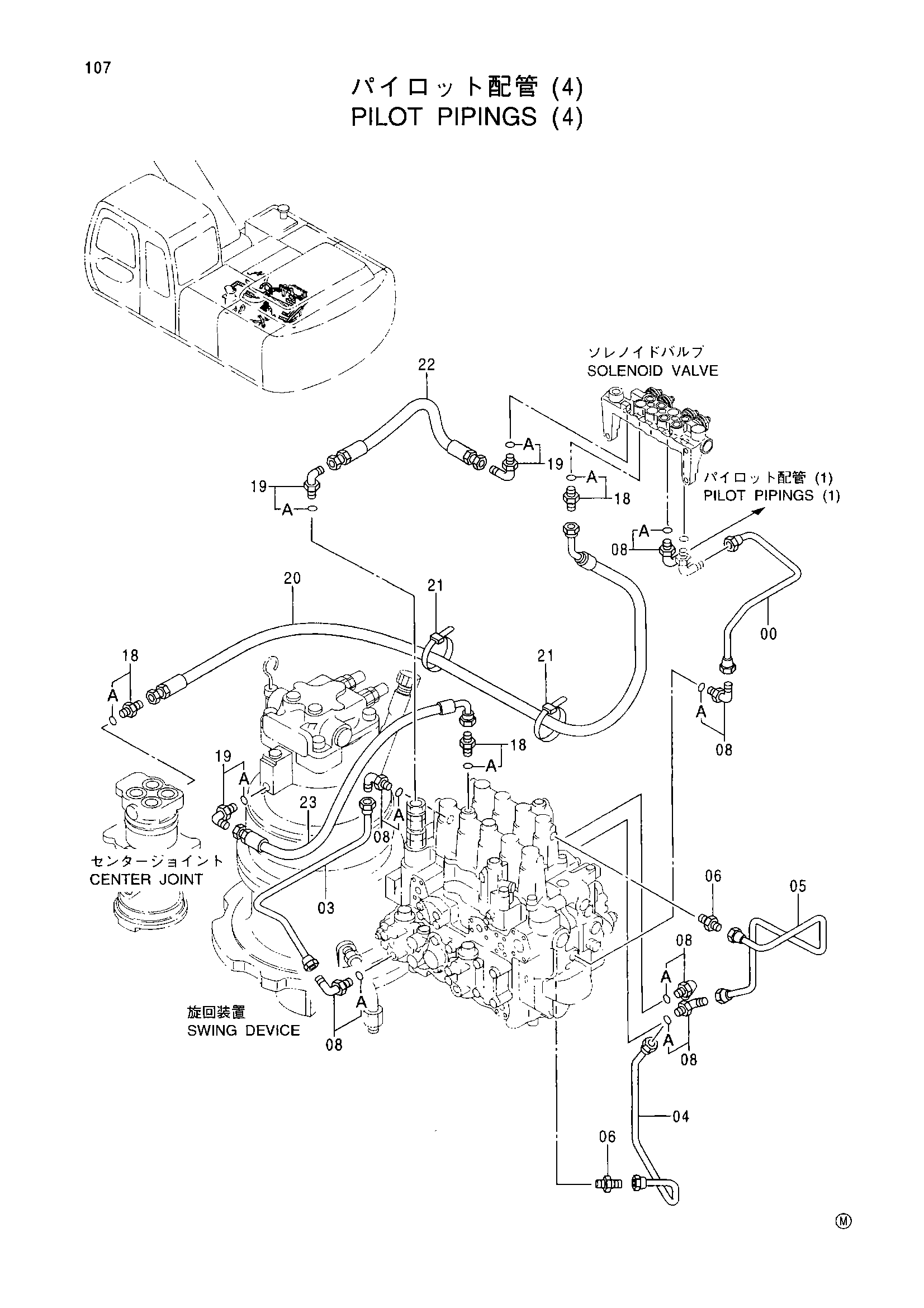

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4333884 | Трубка | 1 |
| 03 | 4333886 | Трубка | 1 |
| 04 | 4333887 | Трубка | 1 |
| 05 | 3068872 | Трубка | 1 |
| 06 | 4255305 | Штуцер трубки | 2 |
| 08 | 4293950 | Угловой штуцер | 7 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200465 | Адаптер | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4346006 | Нейлоновый шланг | 1 |
| 21 | 4055312 | Зажим лента 250 | 2 |
| 22 | 4332934 | Шланг | 1 |
| 23 | 4332931 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
