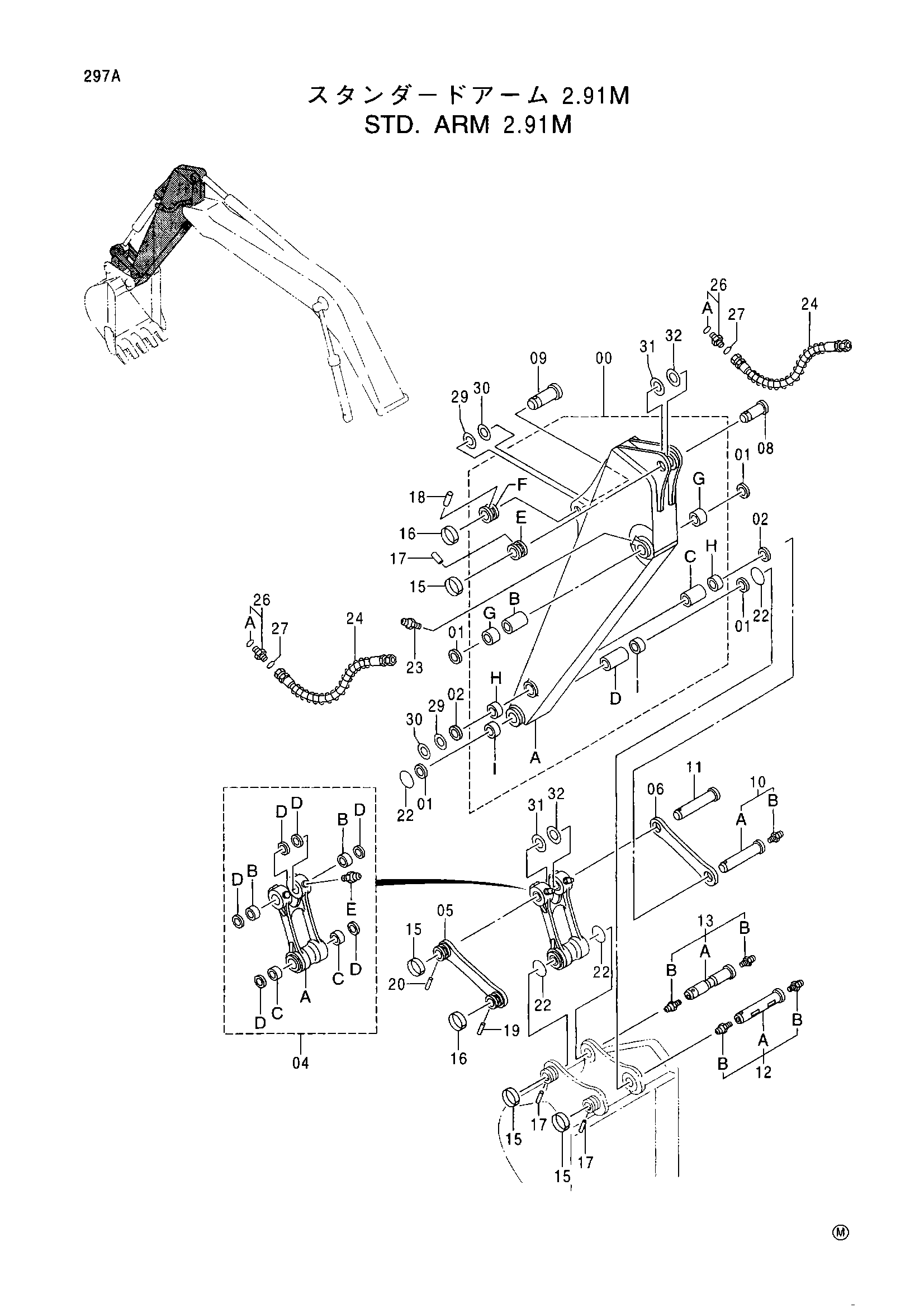

STD. рукоять (2.91M) — HITACHI EX200-5

Заводская схема «STD. рукоять (2.91M)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7032198	Рукоять в сборе	1
00A	6016094	Рукоять	1
00B	4123816	Проставка	1
00C	4123814	Проставка	1
00D	4123815	Проставка	1
00E	4197035	Ограничитель	1
00F	4197034	Ограничитель	1
00G	3068597	Втулка	2
00H	4196106	Втулка	2
00I	4249850	Втулка	2
01	4067902	Пылезащитное уплотнение	4
02	4084578	Пылезащитное уплотнение	2
04	8049857	Тяга в сборе	1
04A	1016063	Тяга	1
04B	3048327	Втулка	2
04C	4249848	Втулка	2
04D	4067902	Пылезащитное уплотнение	6
04E	J75481	Смазка ниппель	2
05	9733731	Тяга	1
06	3048485	Тяга	1
08	3048360	Палец	1
09	3036970	Палец	1
10	9096918	Палец	1
10A	3036971	Палец	1
10B	J75481	Смазка ниппель	1
11	3036973	Палец	1
12	9096919	Палец	1
12A	3041200	Палец(BK)	1
12B	J75481	Смазка ниппель	2
13	9096920	Палец	1
13A	3041201	Палец(BK)	1
13B	J75481	Смазка ниппель	2
15	4098712	Кольцо	4
16	4098716	Кольцо	2
17	4098713	Палец	3
18	4098717	Палец	1
19	4106307	Палец	1
20	4109669	Палец	1
22	4089028	Уплотнительное кольцо	4
23	J75481	Смазка ниппель	2
24	4303122	Шланг	2
26	4189619	Адаптер	2
26A	4506424	Уплотнительное кольцо	1
27	4187308	Уплотнительное кольцо(ORS)	2
29	4097354	Регулировочная шайба 1.2	2
30	4097355	Регулировочная шайба 2.3	2
31	4114817	Регулировочная шайба 1.0	2
32	4114816	Регулировочная шайба 2.3	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
