Пилотный трубопроводы (5-3) — HITACHI EX200-5

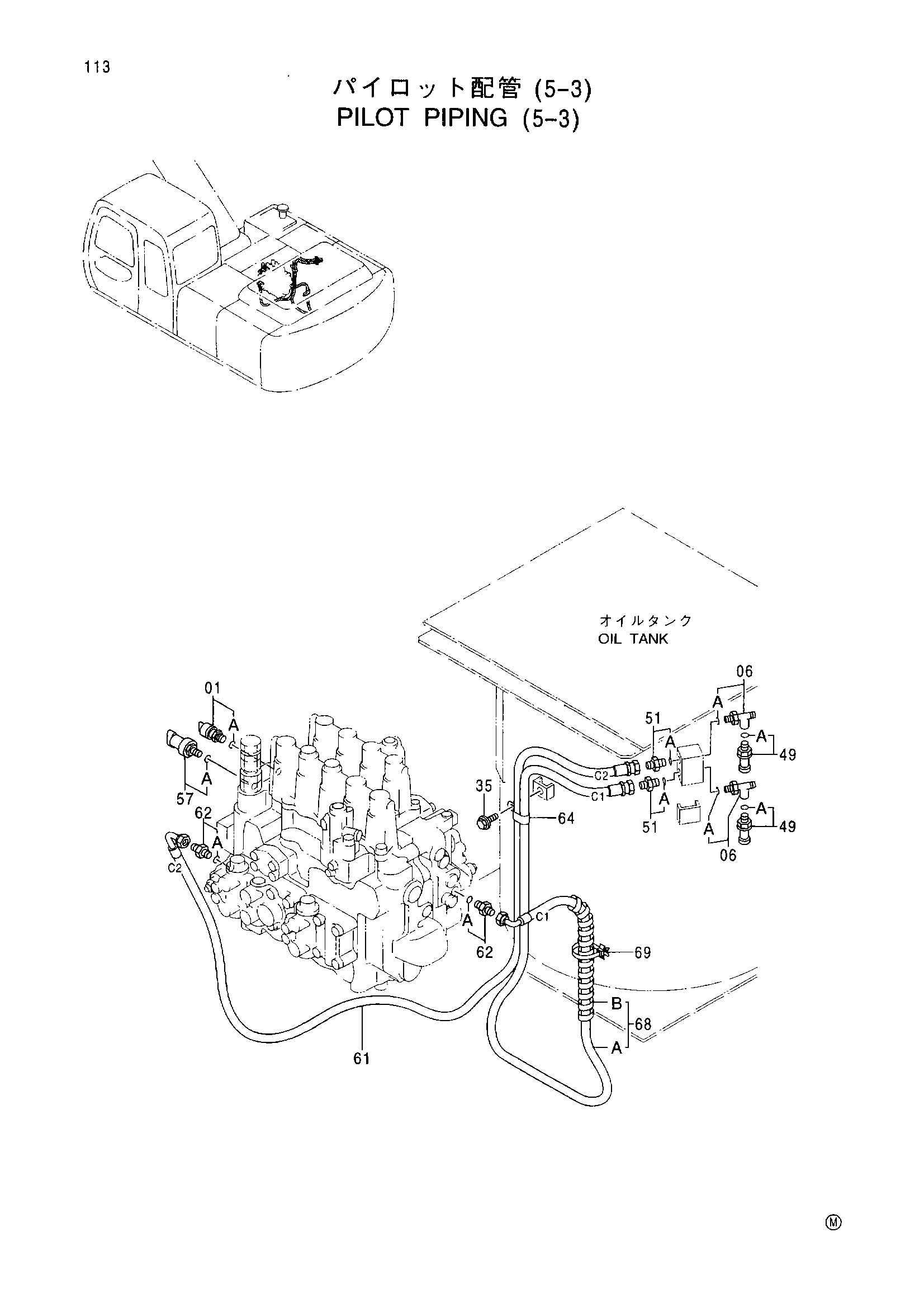

Заводская схема «Пилотный трубопроводы (5-3)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4380677 | Датчик давления | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4364784 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 35 | J011020 | Болт | 1 |
| 49 | 4332040 | Датчик давления | 2 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4255792 | Адаптер | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4353686 | Датчик давления | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4361042 | Шланг (C2) | 1 |
| 62 | 4200465 | Адаптер | 2 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4190292 | Зажим | 1 |
| 68 | 9153595 | Шланг в сборе | 1 |
| 68A | 4361041 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 1 |
| 69 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
