Пилотный трубопроводы (поток производительность селектор): 4 — HITACHI EX200-5

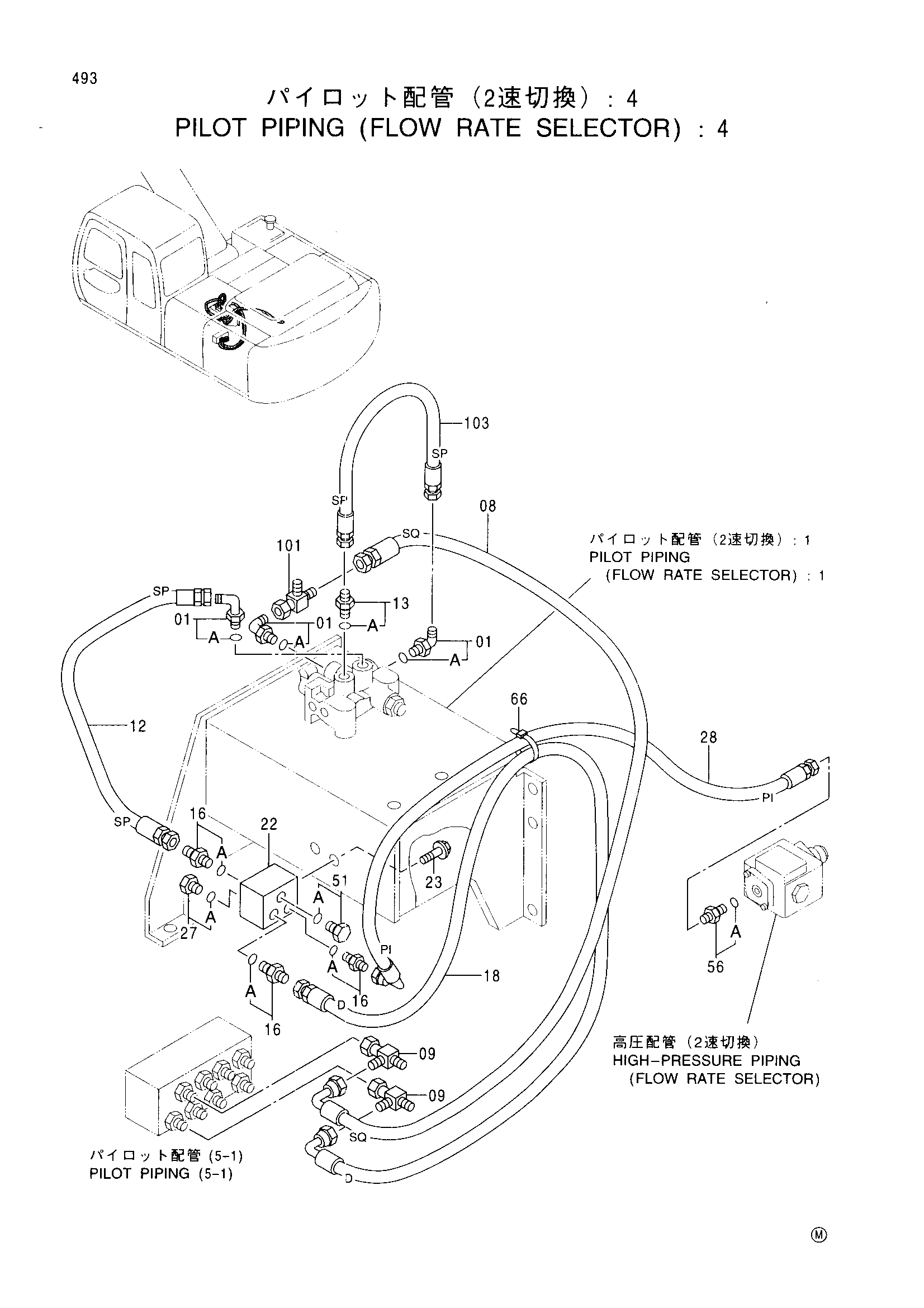

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 4» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4368885 | Шланг | 1 |
| 09 | 4246672 | Соединительный штуцер | 2 |
| 12 | 4368896 | Шланг | 1 |
| 13 | 4200467 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4368887 | Шланг | 1 |
| 22 | 4330230 | Челночный клапан | 1 |
| 23 | J010820 | Болт с шайбой | 2 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4368888 | Шланг | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4200466 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4055312 | Ленточный зажим | 4 |
| 101 | 4246672 | Соединительный штуцер | 1 |
| 103 | 4382551 | Шланг (SP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
