Многофункциональный рычаг трубопроводы (2)<выбор> — HITACHI EX200-5

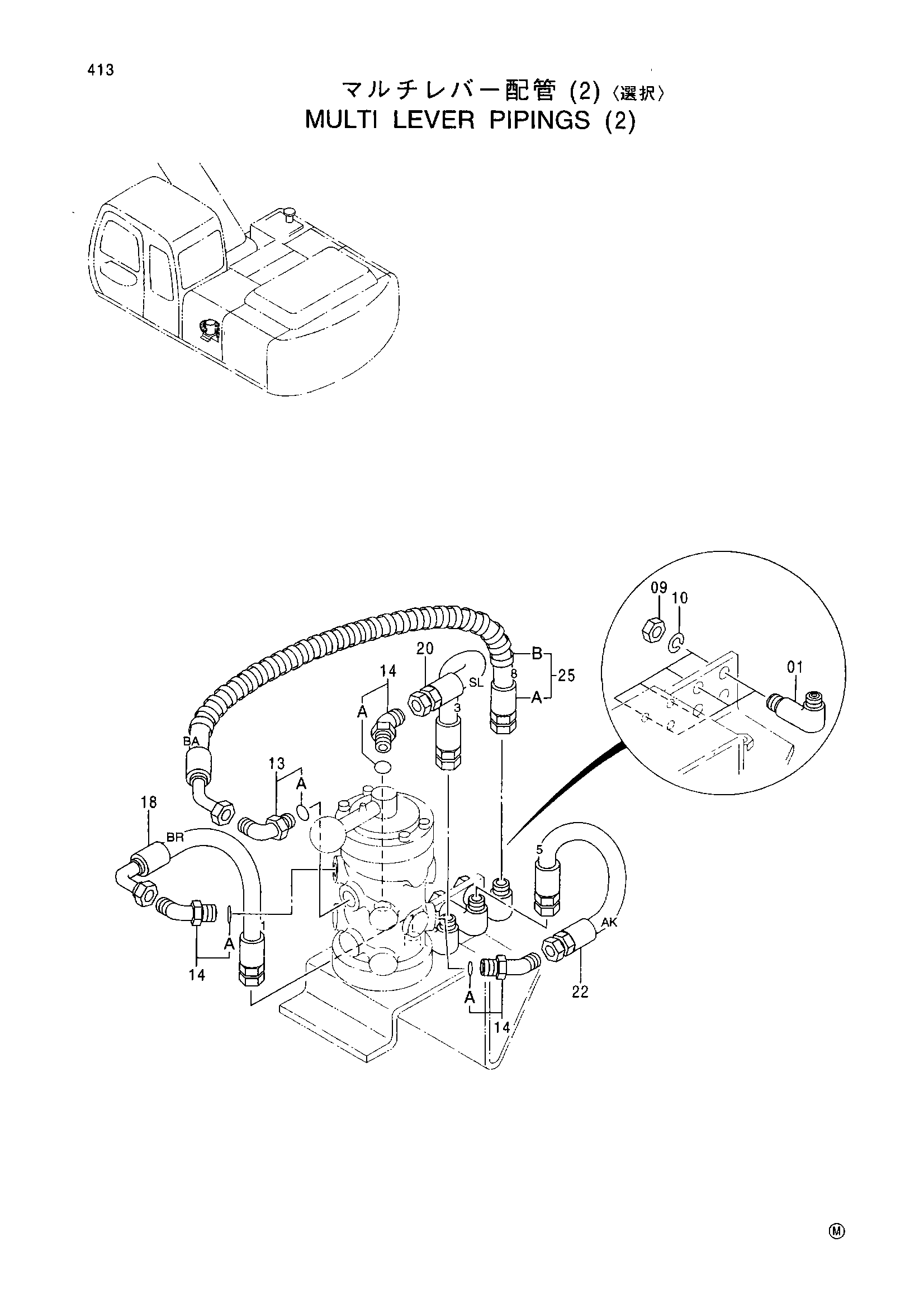

Заводская схема «Многофункциональный рычаг трубопроводы (2)<выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4285863 | Угловой штуцер | 4 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 13 | 4154671 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4349815 | Шланг(1, BR) | 1 |
| 20 | 4349817 | Шланг(3, SL) | 1 |
| 22 | 4349819 | Шланг(5, AK) | 1 |
| 25 | 9140695 | Шланг в сборе | 1 |
| 25A | 4349822 | Шланг(8, BA) | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
