Шланг защита от разрыва клапан трубопроводы (рукоять): 3 <выбор> — HITACHI EX200-5

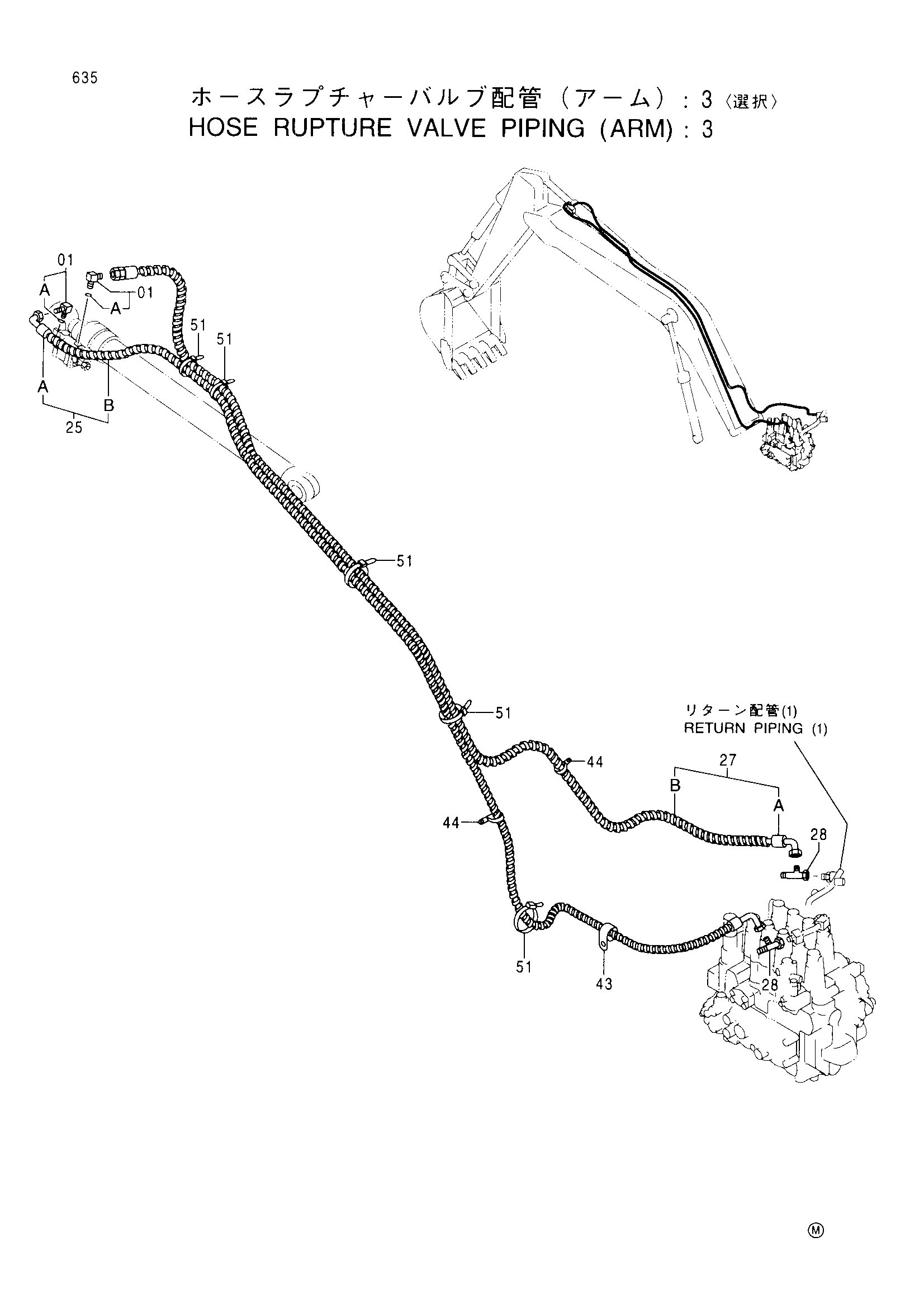

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 3 <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9152740 | Шланг в сборе | 1 |
| 25A | 4371861 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 5 |
| 27 | 9155463 | Шланг в сборе | 1 |
| 27A | 4374925 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 28 | 4246672 | Соединительный штуцер | 2 |
| 43 | 4190292 | Зажим | 1 |
| 44 | 4190253 | Зажим | 2 |
| 51 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
