Крышка (5) — HITACHI EX200-5

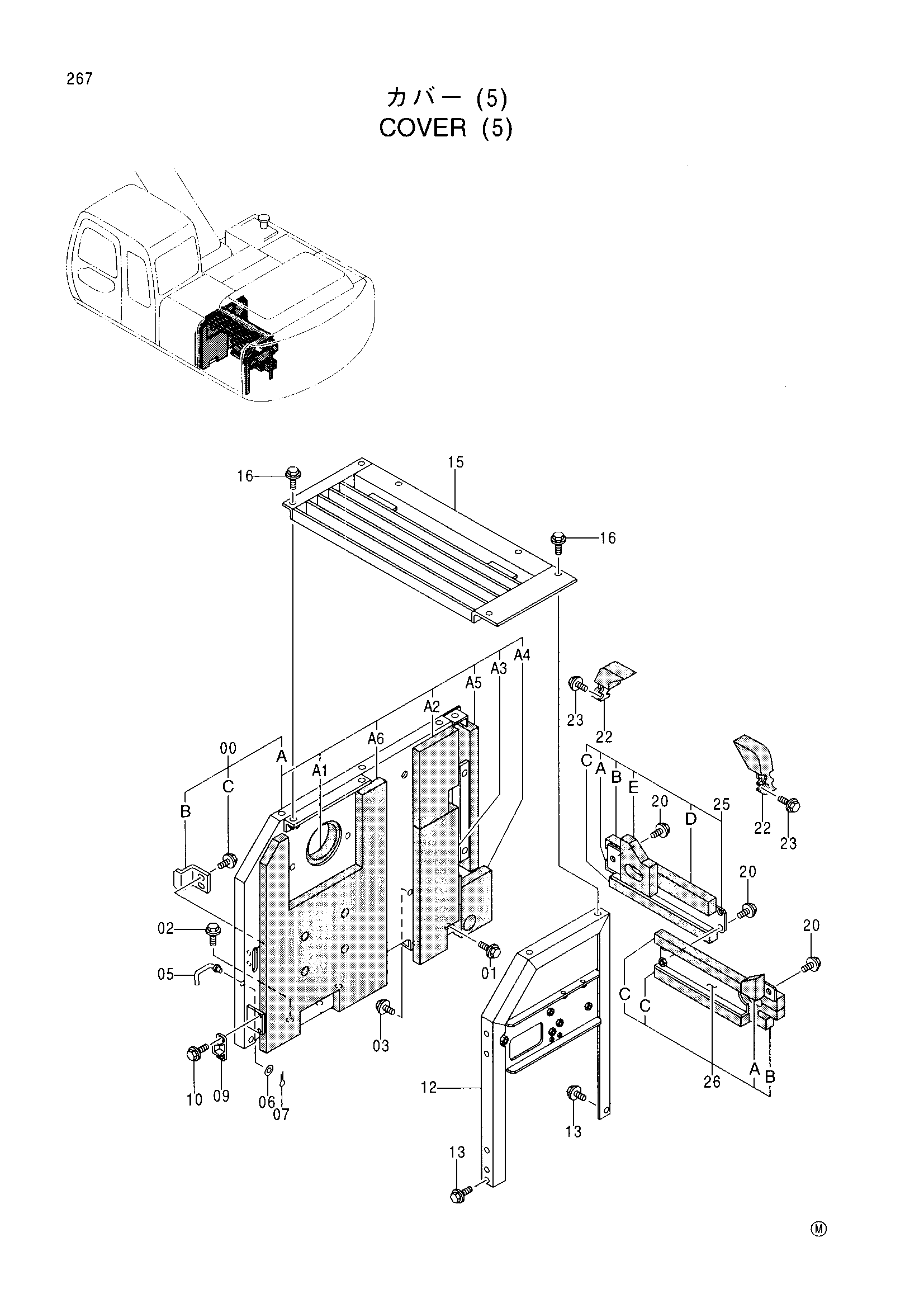

Заводская схема «Крышка (5)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9135460 | Крышка в сборе | 1 |
| 00A | 6014632 | Крышка | 1 |
| 00A1 | 4380787 | Резиновая прокладка | 1 |
| 00A2 | 4380786 | Резиновая прокладка | 1 |
| 00A3 | 4380785 | Резиновая прокладка | 1 |
| 00A4 | 4380784 | Резиновая прокладка | 1 |
| 00A5 | 4380783 | Резиновая прокладка | 1 |
| 00A6 | 4380782 | Резиновая прокладка | 1 |
| 00B | 4257087 | Ограничитель | 1 |
| 00C | J031030 | Болт с шайбой | 2 |
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | J031235 | Болт с шайбой | 2 |
| 03 | J020820 | Болт с шайбой | 1 |
| 05 | 9738313 | Стойка | 1 |
| 06 | A590106 | Плоская шайба | 1 |
| 07 | 4022696 | Стопорный палец | 1 |
| 09 | 4175253 | Кронштейн | 1 |
| 10 | J020614 | Болт с шайбой | 2 |
| 12 | 7029354 | Опора | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 15 | 7029357 | Крышка | 1 |
| 16 | J021030 | Болт с шайбой | 4 |
| 20 | J031025 | Болт с шайбой | 4 |
| 22 | 9743653 | Резиновая прокладка | 2 |
| 23 | J020820 | Болт с шайбой | 4 |
| 25 | 7030028 | Крышка | 1 |
| 25A | 4380777 | Резиновая прокладка | 1 |
| 25B | 4380778 | Резиновая прокладка | 1 |
| 25C | 4380779 | Резиновая прокладка | 1 |
| 25D | 4380780 | Резиновая прокладка | 1 |
| 25E | 4380781 | Резиновая прокладка | 1 |
| 26 | 7029999 | Крышка | 1 |
| 26A | 4380774 | Резиновая прокладка | 1 |
| 26B | 4380775 | Резиновая прокладка | 1 |
| 26C | 4380776 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
