Пилотные гидролинии (10) — HITACHI EX200-5

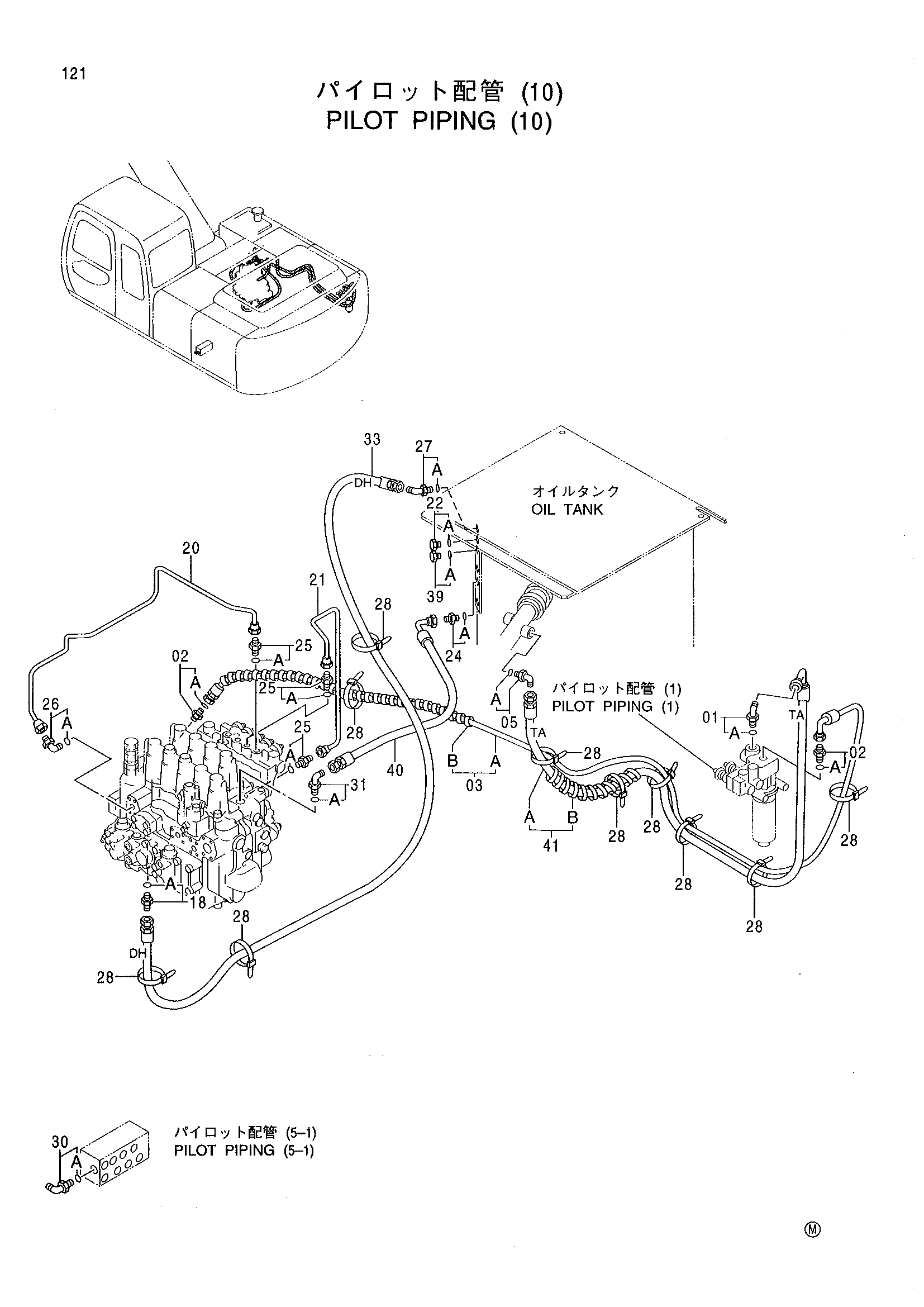

Заводская схема «Пилотные гидролинии (10)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9155424 | Шланг в сборе | 1 |
| 03A | 4376587 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4200466 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 3071730 | Трубка | 1 |
| 21 | 3068867 | Трубка | 1 |
| 22 | 4093624 | Пробка | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4255304 | Штуцер трубки | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4293950 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4156434 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 10 |
| 30 | 4156434 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4154671 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4349806 | Пластиковый шланг | 1 |
| 39 | 4092534 | Пробка | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4346015 | Нейлоновый шланг | 1 |
| 41 | 9153603 | Шланг в сборе | 1 |
| 41A | 4349797 | Шланг | 1 |
| 41B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
