Облицовка (4) — HITACHI EX200-5

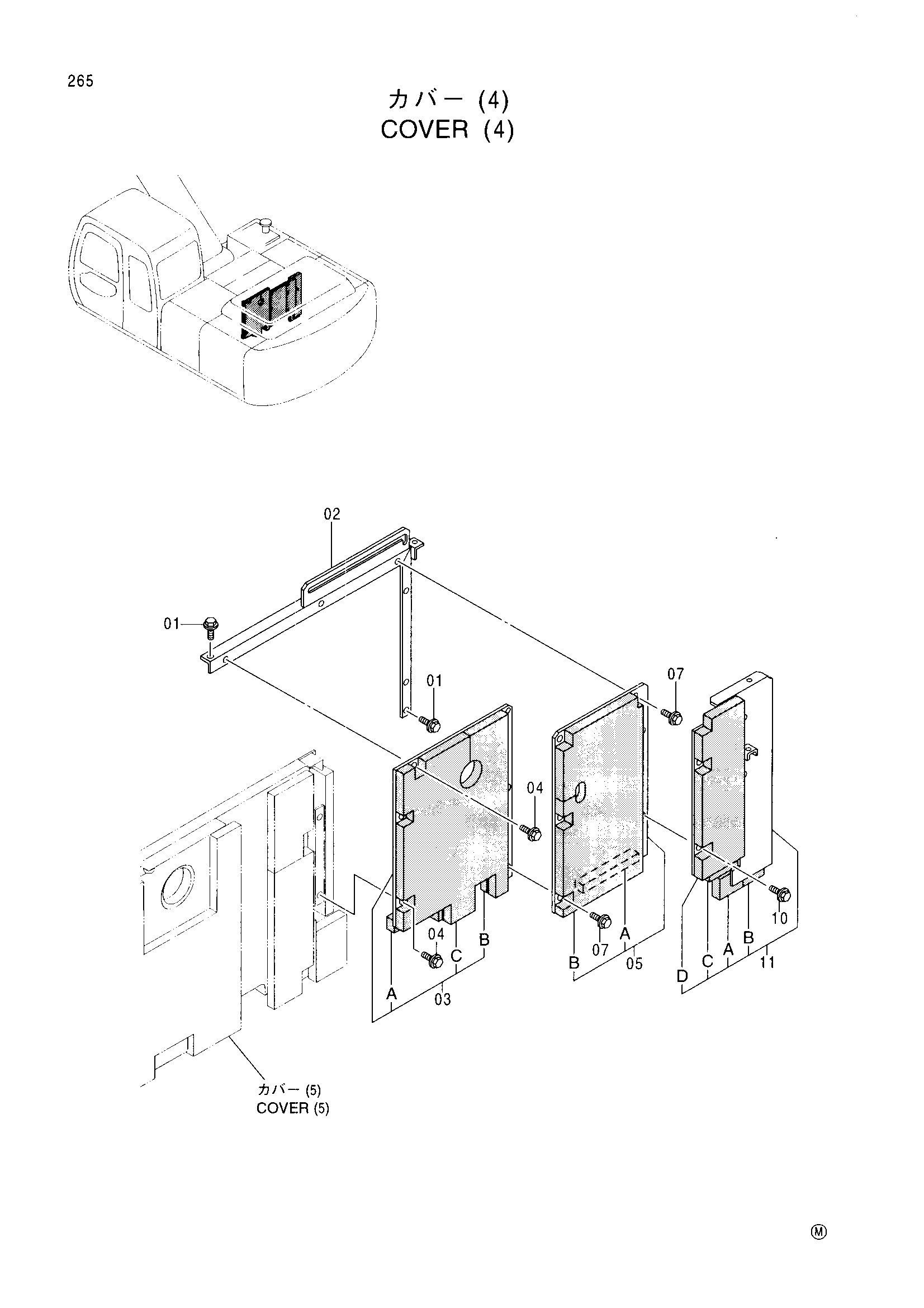

Заводская схема «Облицовка (4)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | 8066871 | Опора | 1 |
| 03 | 7029340 | Крышка | 1 |
| 03A | 4380794 | Резиновая прокладка | 1 |
| 03B | 4380795 | Резиновая прокладка | 1 |
| 03C | 4380796 | Резиновая прокладка | 1 |
| 04 | J031025 | Болт с шайбой | 3 |
| 05 | 8066729 | Крышка | 1 |
| 05A | 4380792 | Резиновая прокладка | 1 |
| 05B | 4380793 | Резиновая прокладка | 1 |
| 07 | J031025 | Болт с шайбой | 4 |
| 10 | J031025 | Болт с шайбой | 2 |
| 11 | 7032068 | Крышка | 1 |
| 11A | 4380788 | Резиновая прокладка | 1 |
| 11B | 4380789 | Резиновая прокладка | 1 |
| 11C | 4380790 | Резиновая прокладка | 1 |
| 11D | 4380791 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
