Передний трубопроводы (1)<тип 15> — HITACHI EX200-5

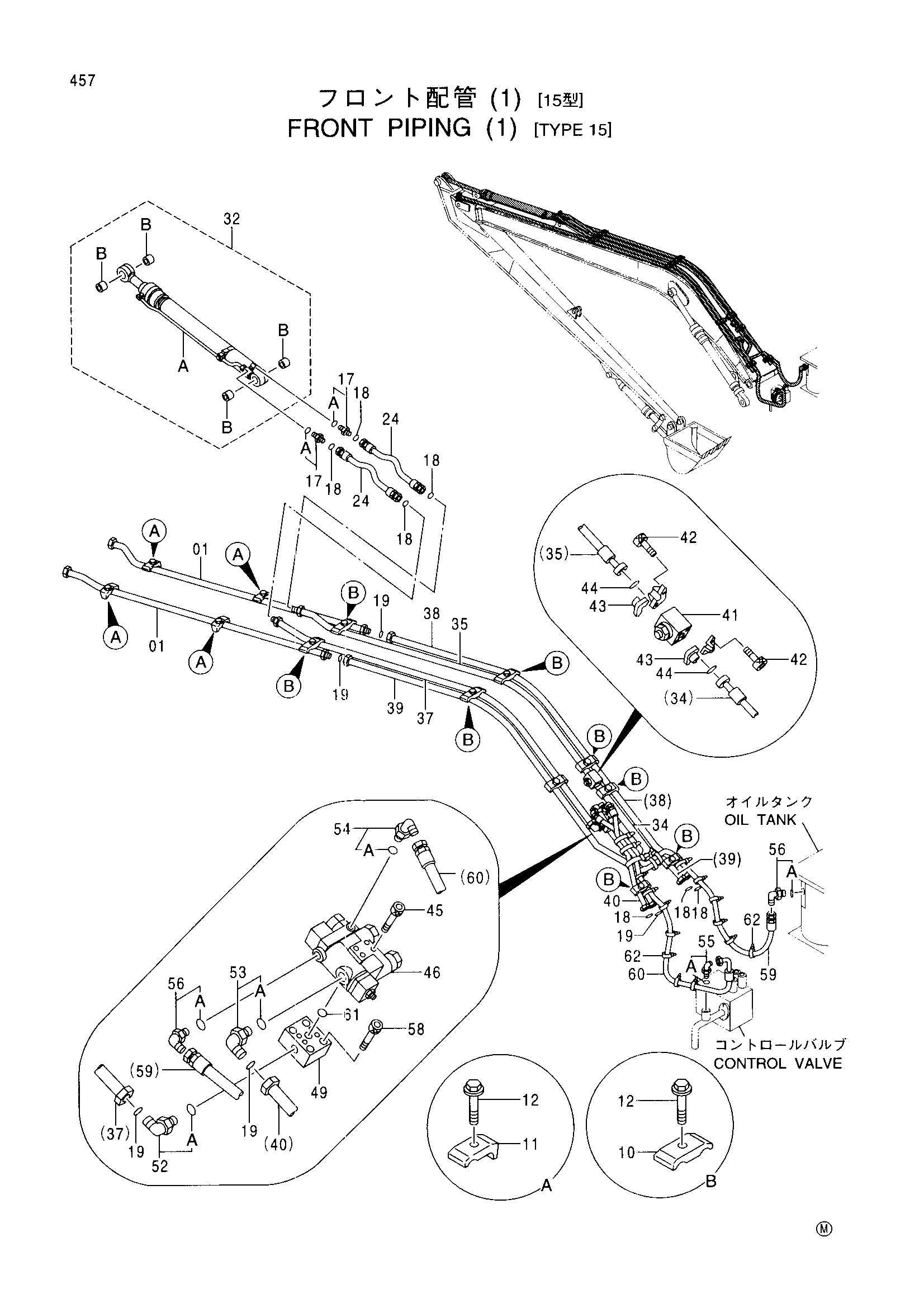

Заводская схема «Передний трубопроводы (1)<тип 15>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052578 | Трубка | 2 |
| 10 | 4189859 | Хомут трубки | 9 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 13 |
| 17 | 4189537 | Адаптер | 2 |
| 17A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 7 |
| 19 | 4187328 | Уплотнительное кольцо | 5 |
| 24 | 4229840 | Шланг | 2 |
| 32 | 9150146 | Гидроцилиндр рукояти | 1 |
| 32A | 4316930 | Гидроцилиндр рукояти | 1 |
| 32B | 4352399 | Втулка | 4 |
| 34 | 8066949 | Трубка | 1 |
| 35 | 8066950 | Трубка | 1 |
| 37 | 8066952 | Трубка | 1 |
| 38 | 8066953 | Трубка | 1 |
| 39 | 8066954 | Трубка | 1 |
| 40 | 8067195 | Трубка | 1 |
| 41 | 4372037 | Клапан замедленного возврата | 1 |
| 42 | J781030 | Болт с внутренним шестигранником | 8 |
| 43 | 986910 | Разъёмный фланец | 4 |
| 44 | 971489 | Уплотнительное кольцо | 2 |
| 45 | M341290 | Болт с внутренним шестигранником | 4 |
| 46 | 9153984 | Клапан замедленного возврата | 1 |
| 49 | 4374604 | Блок | 1 |
| 52 | 4205391 | Угловой штуцер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4198799 | Угловой штуцер | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4154672 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4353073 | Угловой штуцер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4154671 | Угловой штуцер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | J781270 | Болт с внутренним шестигранником | 4 |
| 59 | 4342976 | Шланг | 1 |
| 60 | 4375256 | Шланг | 1 |
| 61 | A811035 | Уплотнительное кольцо | 1 |
| 62 | 4373212 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
