Хигх-прессуре трубопроводы (PTO) — HITACHI EX200-5

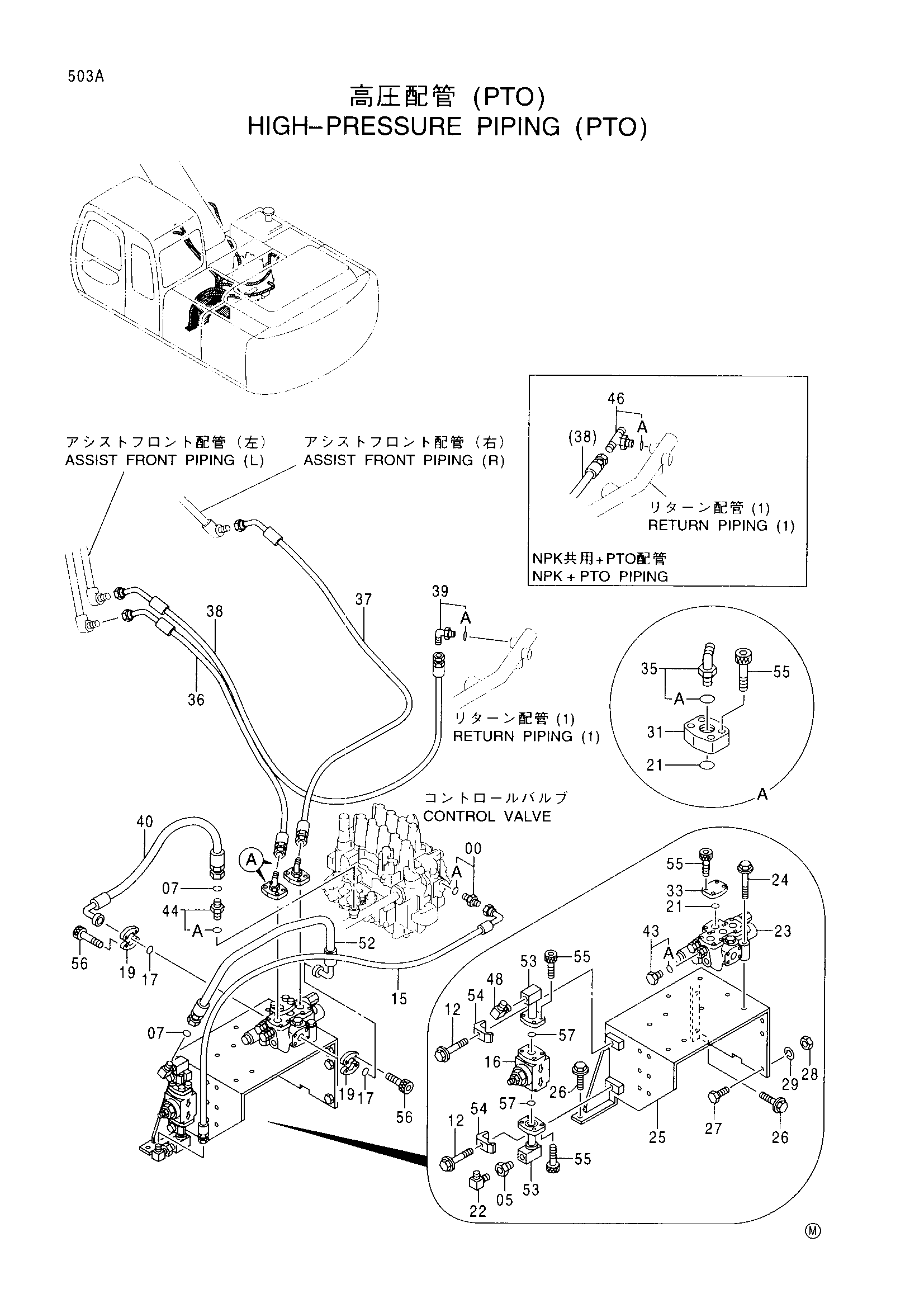

Заводская схема «Хигх-прессуре трубопроводы (PTO)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200466 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 94-1603 | Переходник | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | J011260 | Болт с шайбой | 2 |
| 15 | 4372252 | Шланг | 1 |
| 16 | 4330223 | Клапан замедленного возврата | 1 |
| 17 | 971489 | Уплотнительное кольцо | 2 |
| 19 | 986910 | Разъёмный фланец | 4 |
| 21 | A811030 | Уплотнительное кольцо | 3 |
| 22 | 4207744 | Угловой штуцер | 1 |
| 23 | 4330232 | Гидрораспределитель | 1 |
| 24 | J011290 | Болт с шайбой | 3 |
| 25 | 7031482 | Кронштейн | 1 |
| 26 | J031030 | Болт с шайбой | 3 |
| 27 | J901025 | Болт | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 31 | 3075596 | Фланец | 2 |
| 33 | 3075595 | Фланец | 1 |
| 35 | 4241385 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4368095 | Шланг | 1 |
| 37 | 4368096 | Шланг | 1 |
| 38 | 4368094 | Шланг | 1 |
| 39 | 4154671 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4392013 | Шланг | 1 |
| 43 | 4092534 | Пробка | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4189619 | Адаптер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4249344 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4272267 | Угловой штуцер | 1 |
| 52 | 4401285 | Шланг | 1 |
| 53 | 9750898 | Трубка | 2 |
| 54 | 4053595 | Хомут трубки | 2 |
| 55 | J781032 | Болт с внутренним шестигранником | 20 |
| 56 | J781030 | Болт с внутренним шестигранником | 8 |
| 57 | 971489 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
