Детали пола <Z> — HITACHI EX200-5

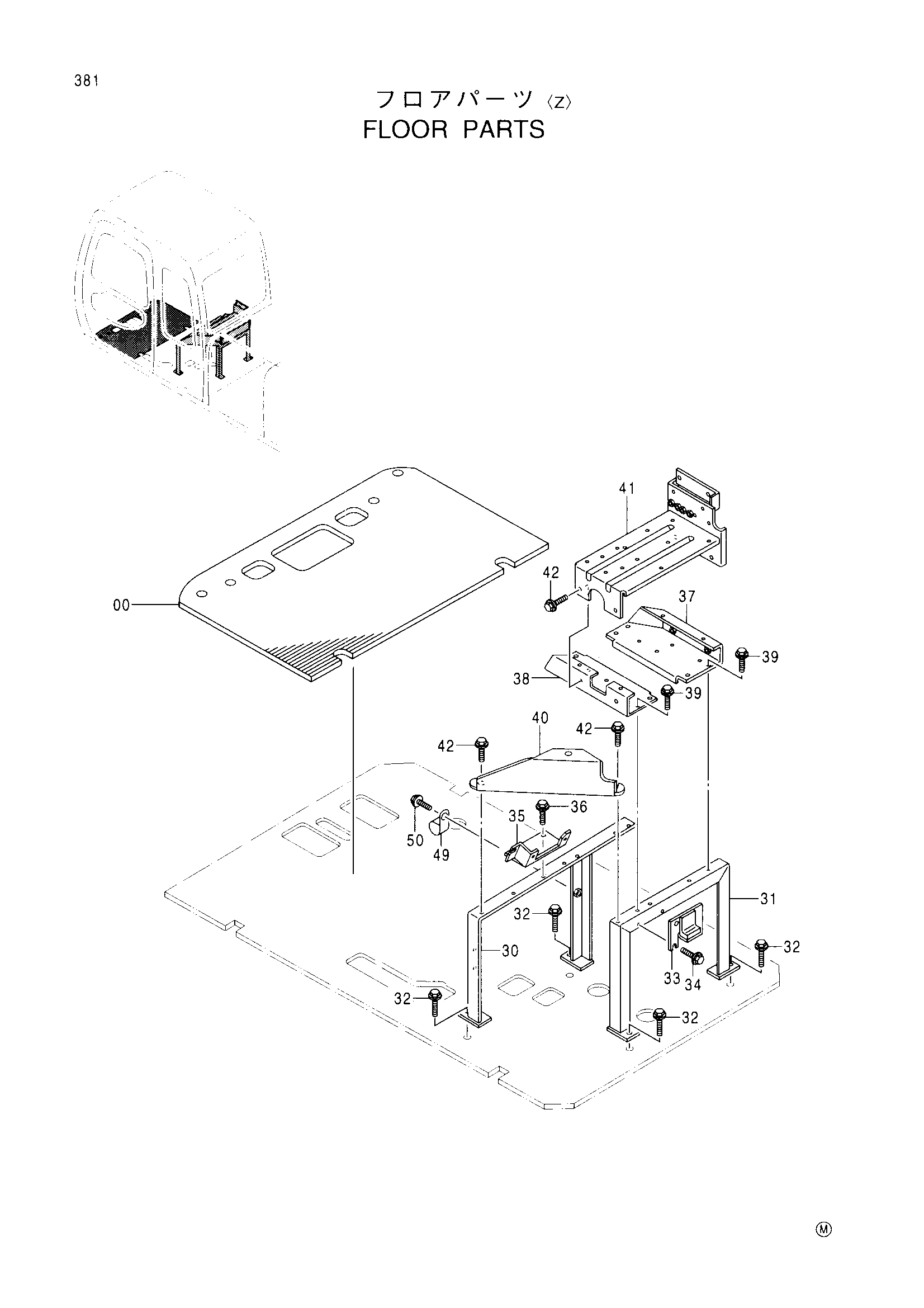

Заводская схема «Детали пола <Z>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3078491 | Коврик пола | 1 |
| 30 | 7029266 | Опора | 1 |
| 31 | 7029267 | Опора | 1 |
| 32 | J011025 | Болт с шайбой | 4 |
| 33 | 8061717 | Кронштейн | 1 |
| 34 | J020820 | Болт с шайбой | 2 |
| 35 | 8060885 | Кронштейн | 1 |
| 36 | J020820 | Болт с шайбой | 2 |
| 37 | 8060883 | Кронштейн | 1 |
| 38 | 8060884 | Кронштейн | 1 |
| 39 | J020820 | Болт с шайбой | 8 |
| 40 | 9743628 | Кронштейн | 1 |
| 41 | 7029268 | Кронштейн | 1 |
| 42 | J020820 | Болт с шайбой | 6 |
| 49 | 4190265 | Зажим | 1 |
| 50 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
