Консоль крышка (1) — HITACHI EX200-5

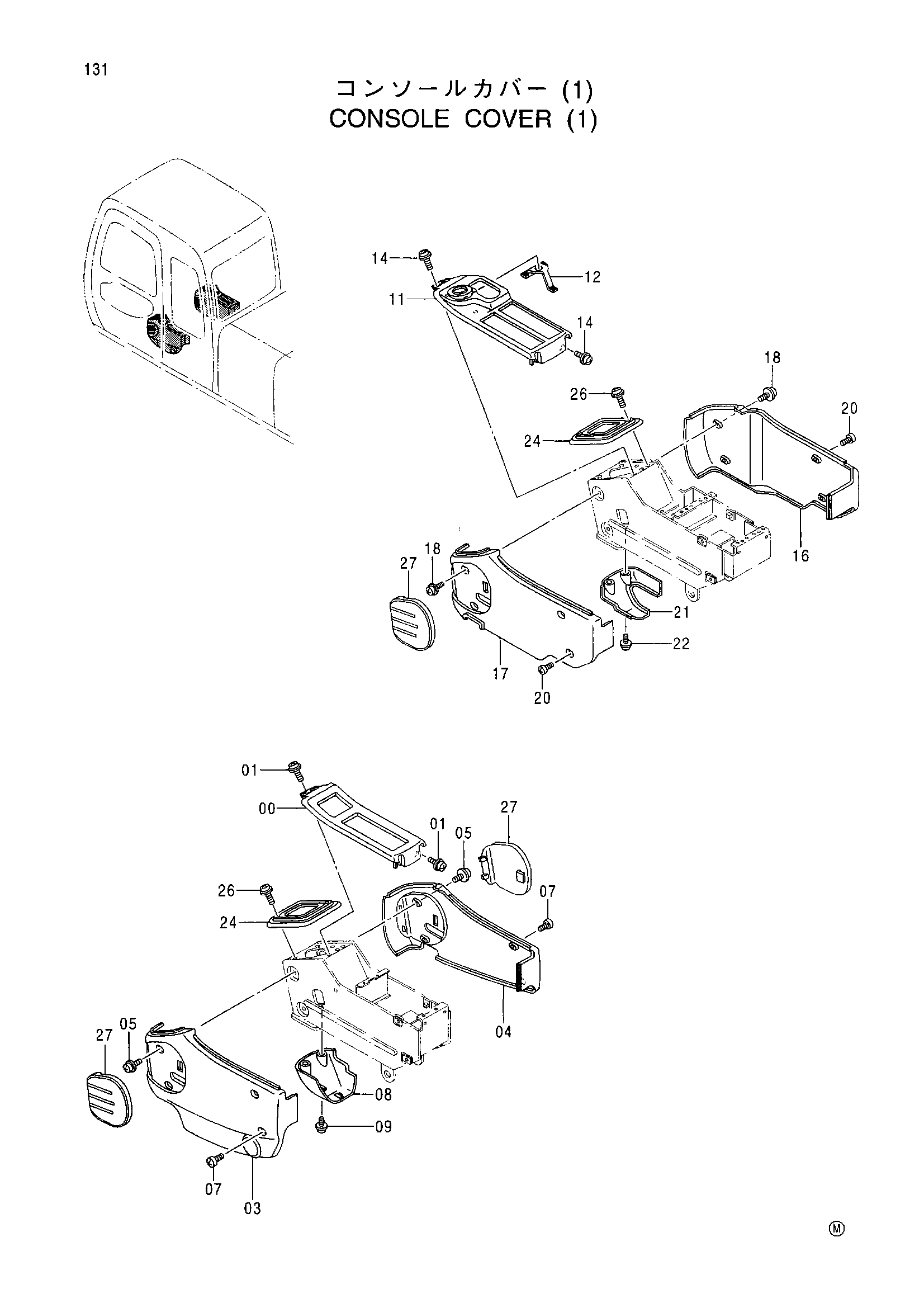

Заводская схема «Консоль крышка (1)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1021354 | Рама(консоль L1) | 1 |
| 01 | J680616 | Винт с шайбой | 4 |
| 03 | 1021345 | Крышка(консоль L2) | 1 |
| 04 | 1021346 | Крышка(консоль L3) | 1 |
| 05 | J680616 | Винт с шайбой | 4 |
| 07 | 4361802 | Самонарезающий винт | 4 |
| 08 | 3072629 | Крышка(консоль L4) | 1 |
| 09 | J680616 | Винт SW | 2 |
| 11 | 5004653 | Рама(консоль R1) | 1 |
| 12 | 3072716 | Кронштейн | 1 |
| 14 | J680616 | Винт с шайбой | 4 |
| 16 | 1021350 | Крышка(консоль R2) | 1 |
| 17 | 1021349 | Крышка(консоль R3) | 1 |
| 18 | J680616 | Винт SW | 4 |
| 20 | 4361802 | Самонарезающий винт | 4 |
| 21 | 3072613 | Крышка(консоль R4) | 1 |
| 22 | J680616 | Винт SW | 2 |
| 24 | 2037689 | Крышка(боот) | 2 |
| 26 | J460635 | Винт с шайбой | 8 |
| 27 | 4351277 | Накладка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
