Топливные трубопроводы — HITACHI EX200-5

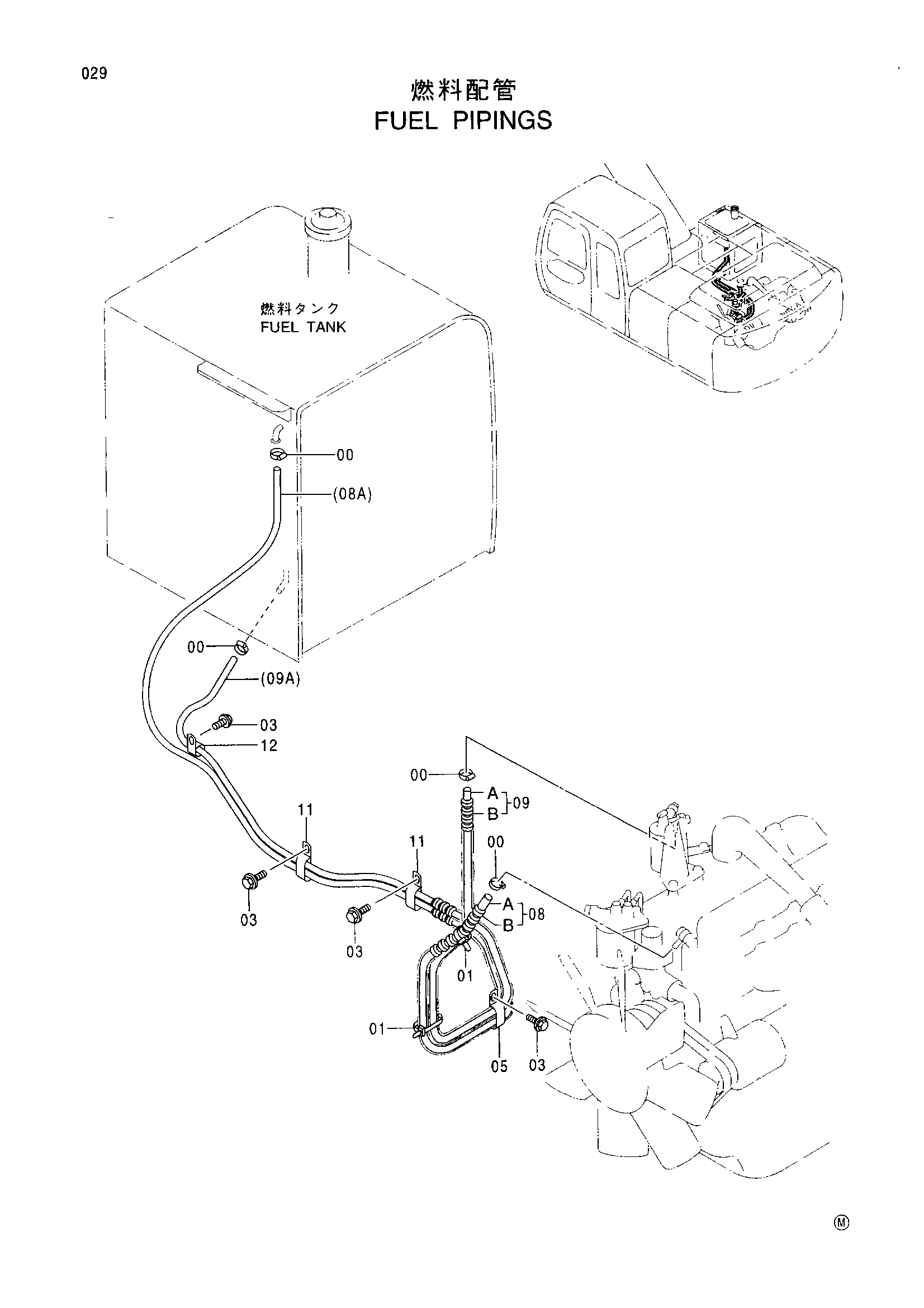

Заводская схема «Топливные трубопроводы» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4514700 | Хомут шланг (T) | 4 |
| 01 | 4055312 | Зажим лента 250 | 2 |
| 03 | J011020 | Болт с шайбой | 4 |
| 05 | 4190266 | Зажим 22MM | 1 |
| 08 | 9134763 | Топливный шланг | 1 |
| 08A | 4332701 | Топливный шланг(L=2200) | 1 |
| 08B | 4332697 | Трубка | 1 |
| 09 | 9134764 | Топливный шланг | 1 |
| 09A | 4332698 | Топливный шланг | 1 |
| 09B | 4291380 | Трубка(1100) | 1 |
| 11 | 4190282 | Зажим | 2 |
| 12 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
