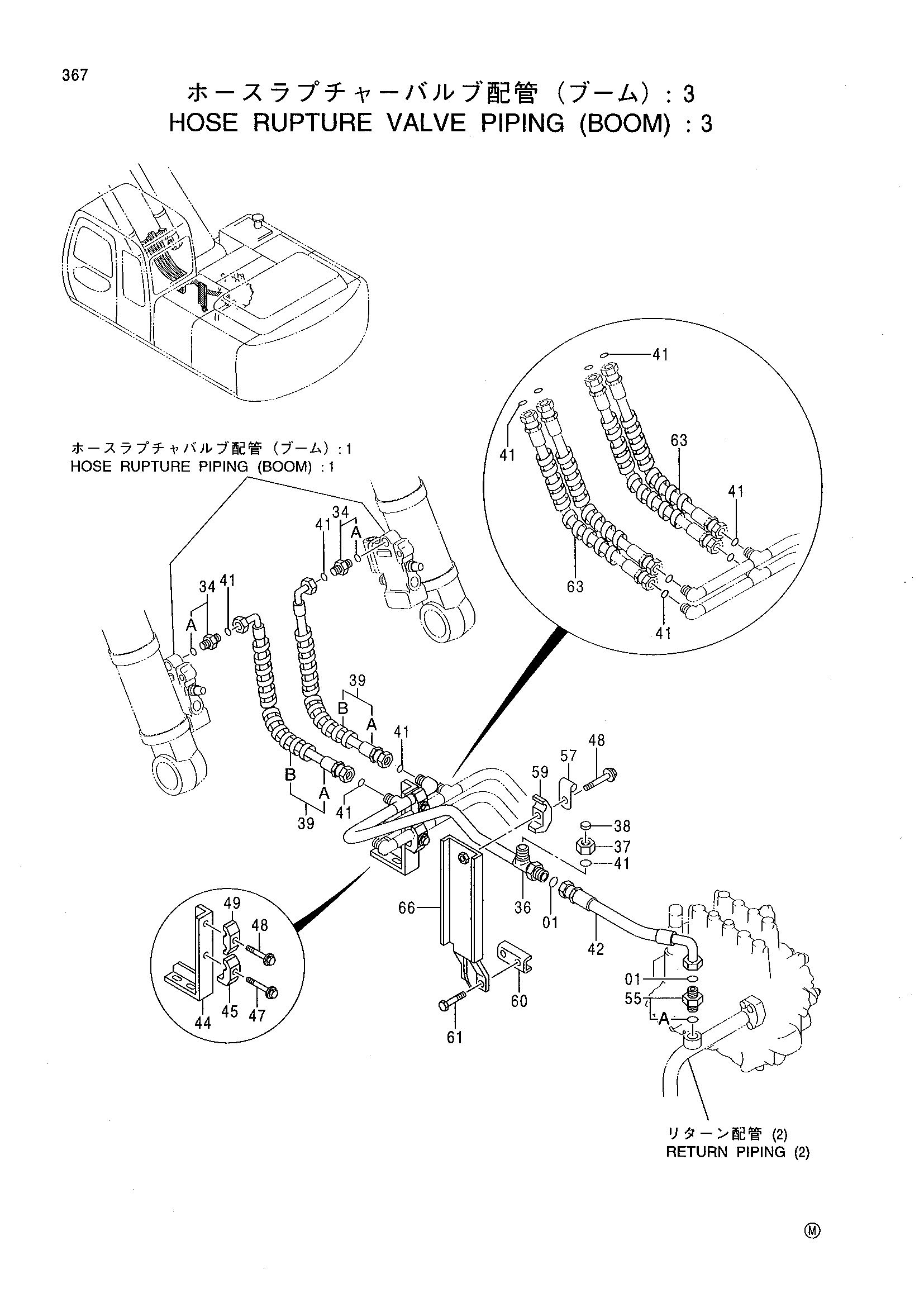

Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX200-5
Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 4189537 | Адаптер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 8065621 | Трубка | 1 |
| 37 | 4188136 | Гайка | 1 |
| 38 | 4189094 | Колпачок | 1 |
| 39 | 9151877 | Шланг в сборе | 2 |
| 39A | 4331049 | Шланг | 1 |
| 39B | 4327294 | Защитный кожух | 2 |
| 41 | 4187308 | Уплотнительное кольцо | 13 |
| 42 | 4369447 | Шланг | 1 |
| 44 | 9746361 | Опора | 1 |
| 45 | 4190126 | Хомут трубки | 1 |
| 47 | J011265 | Болт с шайбой | 1 |
| 48 | J011270 | Болт с шайбой | 2 |
| 49 | 4189860 | Хомут трубки | 1 |
| 55 | 4189601 | Адаптер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4190275 | Зажим | 1 |
| 59 | 4190127 | Хомут трубки | 1 |
| 60 | 9743377 | Седло винта | 1 |
| 61 | J901230 | Болт | 2 |
| 63 | 4327294 | Защитный кожух | 8 |
| 66 | 8065622 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
