Насос детали (вспомогательный) — HITACHI EX200-5

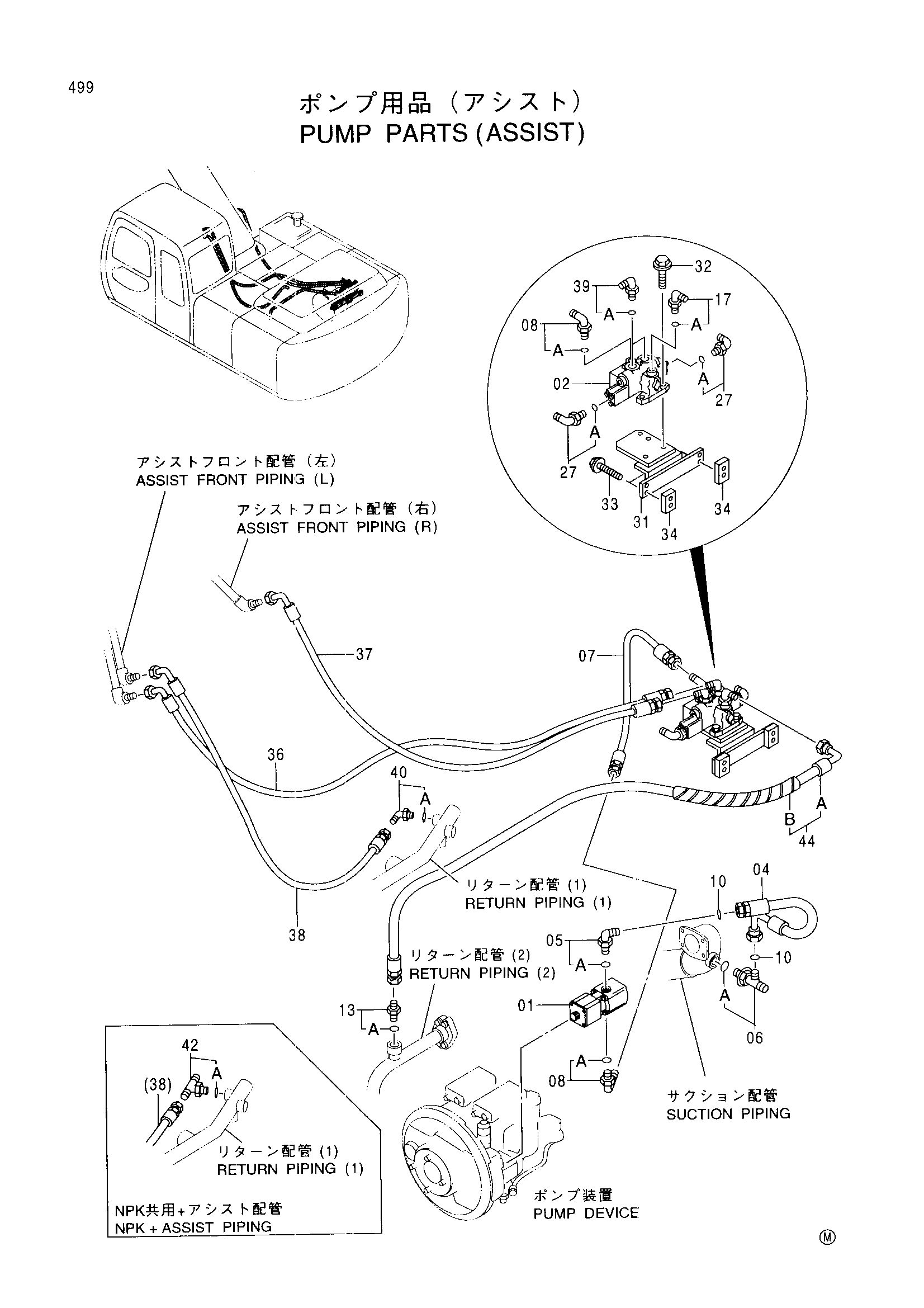

Заводская схема «Насос детали (вспомогательный)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4278696 | Шестерённый насос | 1 |
| 02 | 4297173 | Гидрораспределитель | 1 |
| 04 | 4320234 | Шланг | 1 |
| 05 | 4157562 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4218070 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4159514 | Шланг | 1 |
| 08 | 4037760 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 13 | 4042033 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4065118 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4156434 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 8067095 | Кронштейн | 1 |
| 32 | J011040 | Болт с шайбой | 3 |
| 33 | J011020 | Болт с шайбой | 4 |
| 34 | 4364219 | Седло винта | 2 |
| 36 | 4376563 | Шланг | 1 |
| 37 | 4376564 | Шланг | 1 |
| 38 | 4376565 | Шланг | 1 |
| 39 | 4200471 | Угловой штуцер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4154671 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4249344 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 9164884 | Шланг в сборе | 1 |
| 44A | 4392104 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
