Стрела дампинг система <выбор> — HITACHI EX200-5

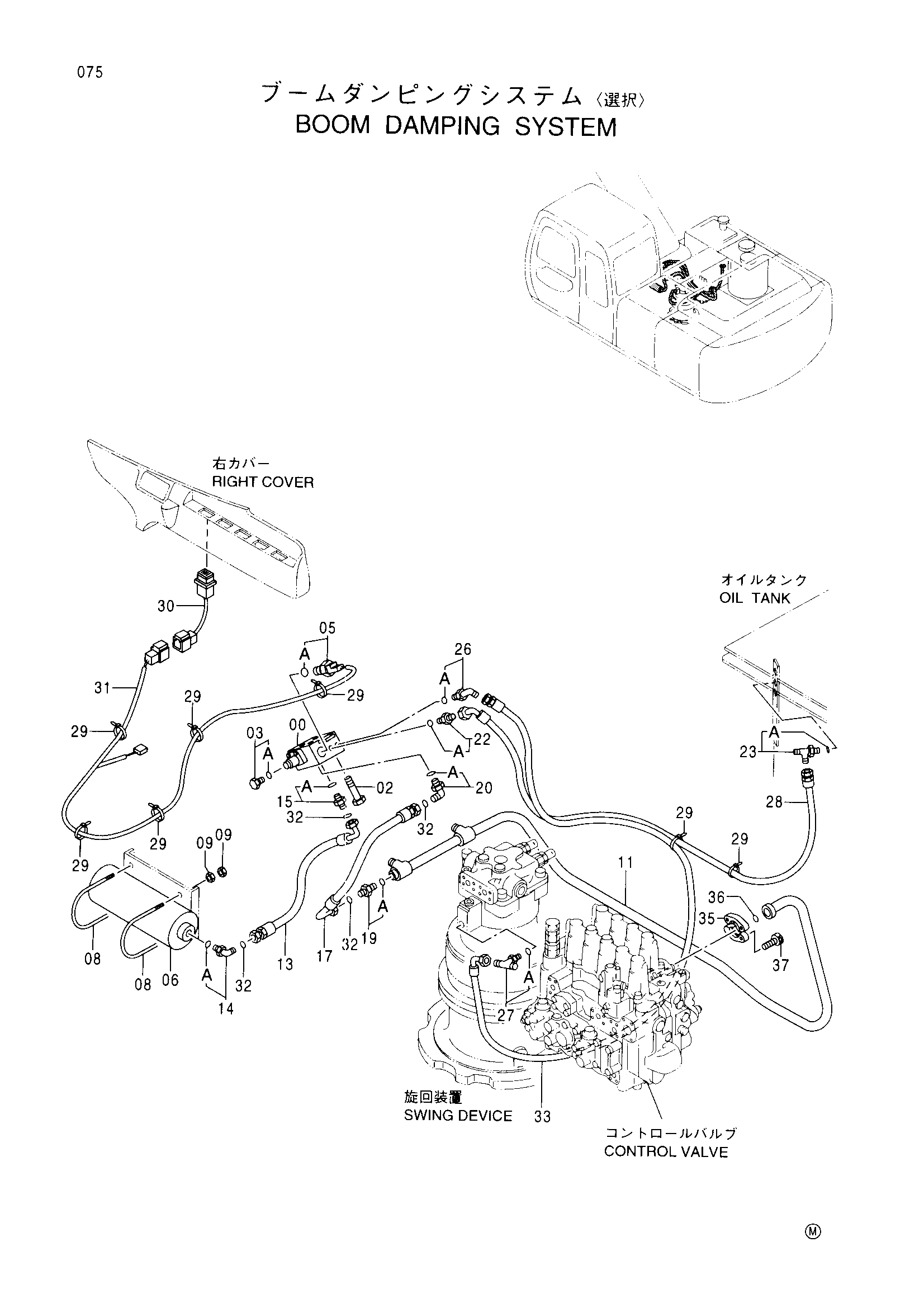

Заводская схема «Стрела дампинг система <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340737 | Электромагнитный клапан | 1 |
| 02 | J011030 | Болт с шайбой | 2 |
| 03 | 4093624 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4339754 | Датчик давления | 1 |
| 05A | 4150302 | Уплотнительное кольцо | 1 |
| 06 | 4361883 | Гидроаккумулятор | 1 |
| 08 | 4349533 | U-образный болт | 2 |
| 09 | J950010 | Гайка | 8 |
| 11 | 8062128 | Трубка | 1 |
| 13 | 4347526 | Шланг | 1 |
| 14 | 4217341 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4189602 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4347581 | Шланг | 1 |
| 19 | 4189602 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4200580 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4203171 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4203163 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4350899 | Пластиковый шланг | 1 |
| 29 | 4055312 | Ленточный зажим | 7 |
| 30 | 4352949 | Выключатель | 1 |
| 31 | 3072305 | Жгут проводов | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 4 |
| 33 | 4361344 | Пластиковый шланг | 1 |
| 35 | 962453 | Разъёмный фланец | 2 |
| 36 | 966993 | Уплотнительное кольцо | 1 |
| 37 | J781030 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
