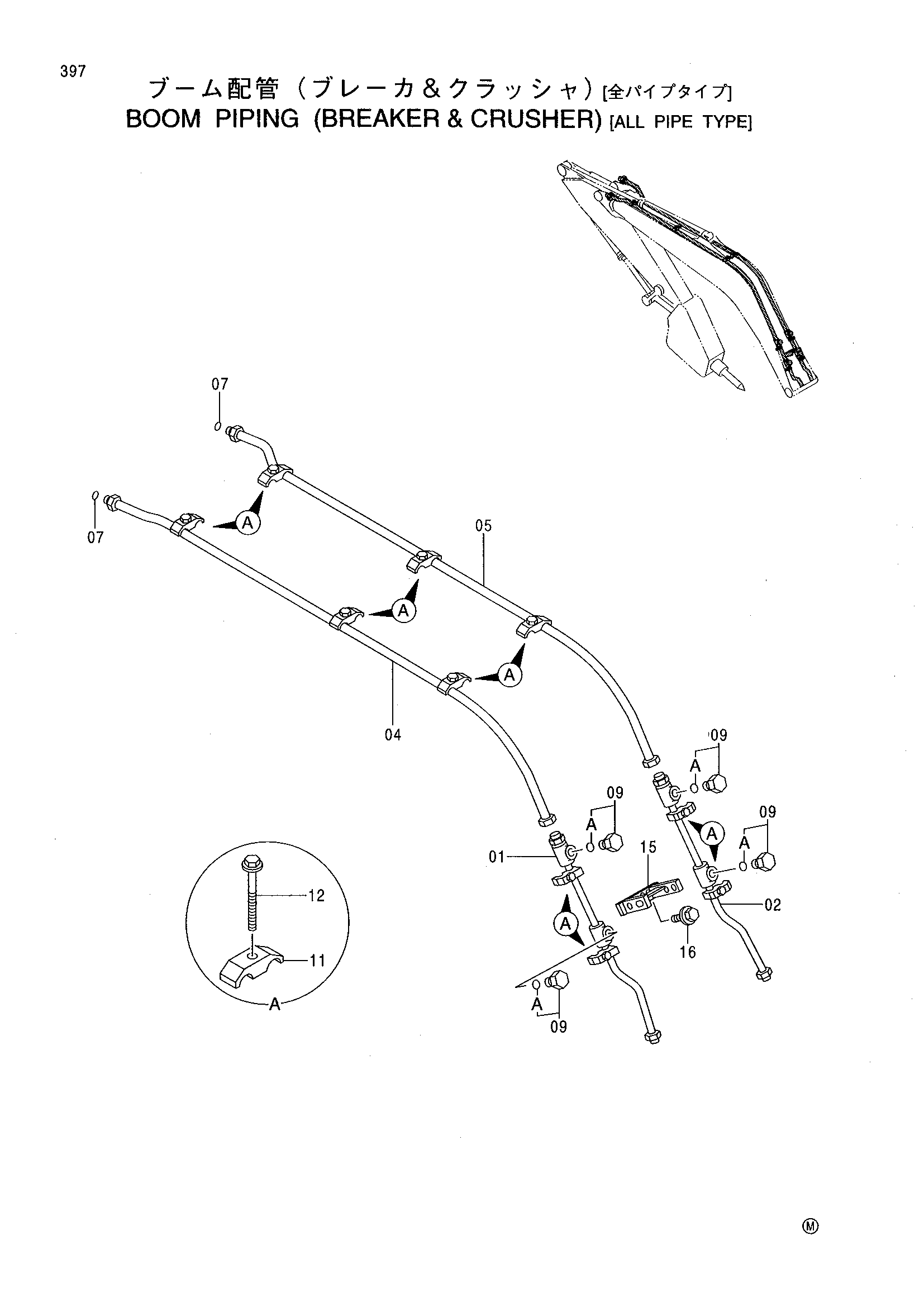

Стрела трубопроводы (гидромолот и гидроножницы) [ALL трубка тип] — HITACHI EX200-5

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы) [ALL трубка тип]» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9745350	Трубка	1
02	9745349	Трубка	1
04	8063917	Трубка	1
05	8063916	Трубка	1
07	4187329	Уплотнительное кольцо	2
09	4174542	Пробка	4
09A	4506424	Уплотнительное кольцо	1
11	4153488	Хомут трубки	12
12	J011265	Болт с шайбой	12
15	8051685	Кронштейн	1
16	J021030	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
