Гусеничная цепь 600G [лубрикатед тип] (LC гусеница) — HITACHI EX200-5

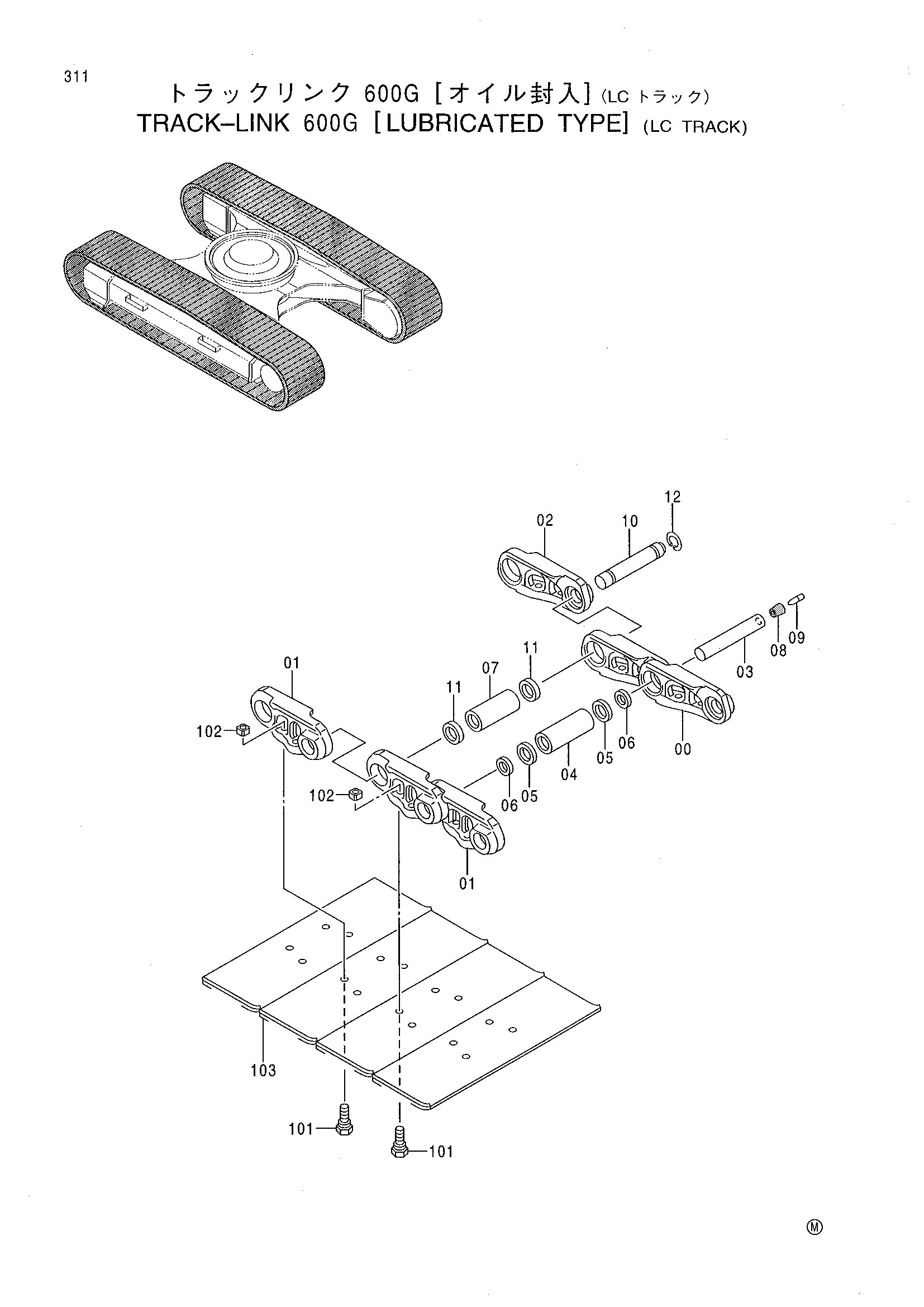

Заводская схема «Гусеничная цепь 600G [лубрикатед тип] (LC гусеница)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь 600G [лубрикатед тип] (LC гусеница) HITACHI EX200-5](/catalog-drawings/99/999df12a-5e85-4075-b1b6-2e6ffcfd95be.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9138415 | Гусеничная цепь в сборе | 2 | |
| 00-12 | 9138416 | Гусеничная цепь в сборе | 1 |
| 00 | 1020006 | Гусеничная цепь B | 48 |
| 01 | 1020007 | Гусеничная цепь B | 49 |
| 02 | 4345300 | Гусеничная цепь M | 1 |
| 03 | 3075820 | Палец | 48 |
| 04 | 4369277 | Втулка | 48 |
| 05 | 4358606 | Пылезащитное уплотнение | 96 |
| 06 | 4369327 | Кольцо упорный | 96 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4369311 | Ограничитель резиновый | 48 |
| 09 | 4369310 | Пробка | 48 |
| 10 | 4267743 | Соединительный палец | 1 |
| 11 | 4145373 | Втулка | 2 |
| 12 | 4192666 | Кольцо | 1 |
| 101 | 4297905 | Болт башмак | 196 |
| 102 | 4247133 | Гайка | 196 |
| 103 | 2039408 | Башмак грунтозацеп | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
