Крышка (6)<SS> — HITACHI EX200-5

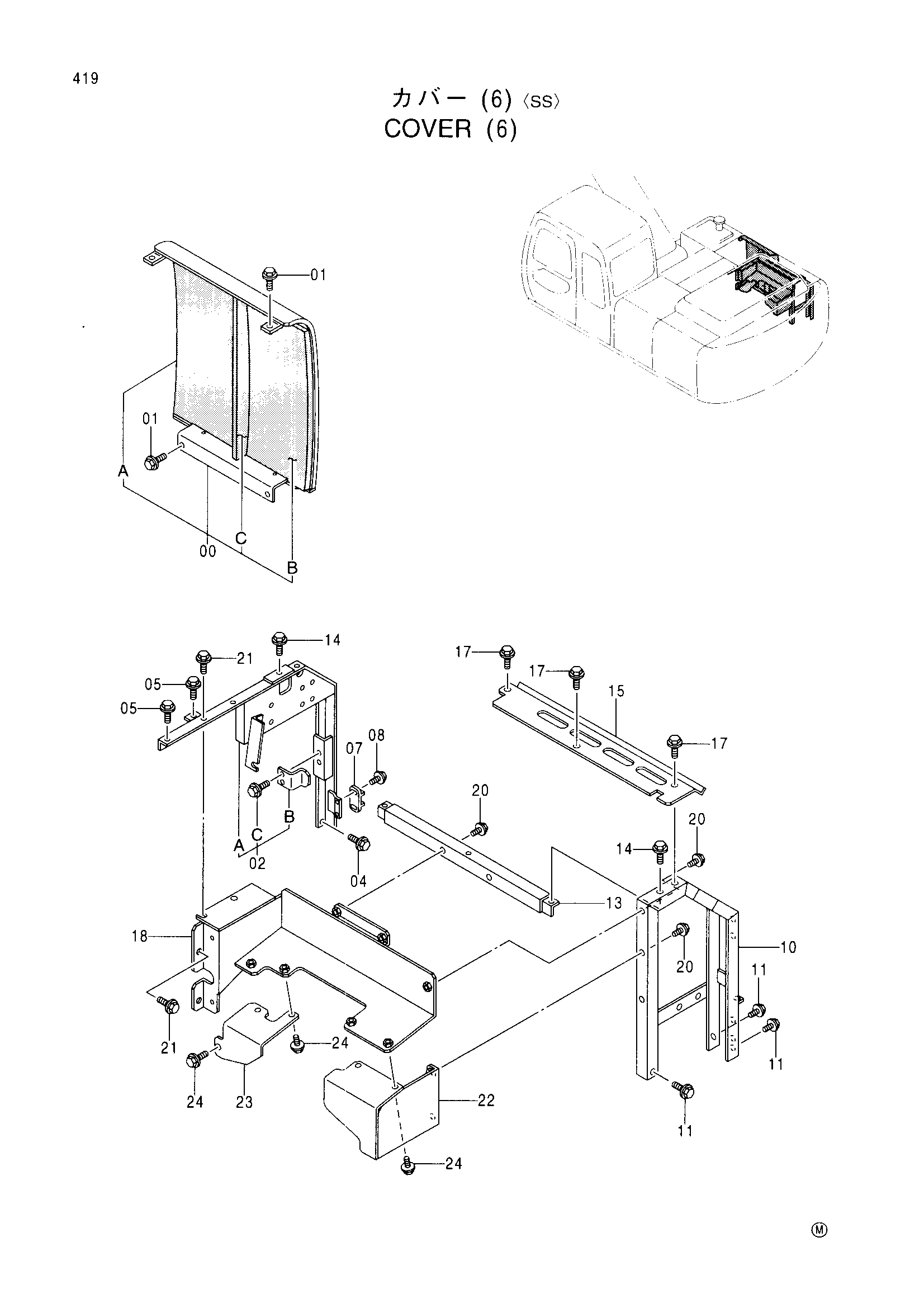

Заводская схема «Крышка (6)<SS>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015736 | Крышка | 1 |
| 00A | 4380755 | Резиновая прокладка | 1 |
| 00B | 4380756 | Резиновая прокладка | 1 |
| 00C | 4380805 | Резиновая прокладка | 1 |
| 01 | J031025 | Болт с шайбой | 4 |
| 02 | 9153890 | Опора в сборе | 1 |
| 02 | 9164739 | Опора в сборе | 1 |
| 02A | 7032135 | Опора | 1 |
| 02A | 7033185 | Опора | 1 |
| 02B | 4257087 | Ограничитель | 1 |
| 02C | J031030 | Болт с шайбой | 2 |
| 04 | J021030 | Болт с шайбой | 1 |
| 05 | J031030 | Болт с шайбой | 2 |
| 07 | 4175253 | Кронштейн | 1 |
| 08 | J020614 | Болт с шайбой | 2 |
| 10 | 7029366 | Опора | 1 |
| 11 | J021030 | Болт с шайбой | 3 |
| 13 | 8065648 | Опора | 1 |
| 14 | J021030 | Болт с шайбой | 2 |
| 15 | 4350420 | Крышка | 1 |
| 17 | J021030 | Болт с шайбой | 3 |
| 18 | 7031398 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 5 |
| 21 | J031030 | Болт с шайбой | 4 |
| 22 | 8062705 | Крышка | 1 |
| 23 | 3070772 | Крышка | 1 |
| 24 | J021025 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
