Вспомогательный передний трубопроводы (левый)<выбор> — HITACHI EX200-5

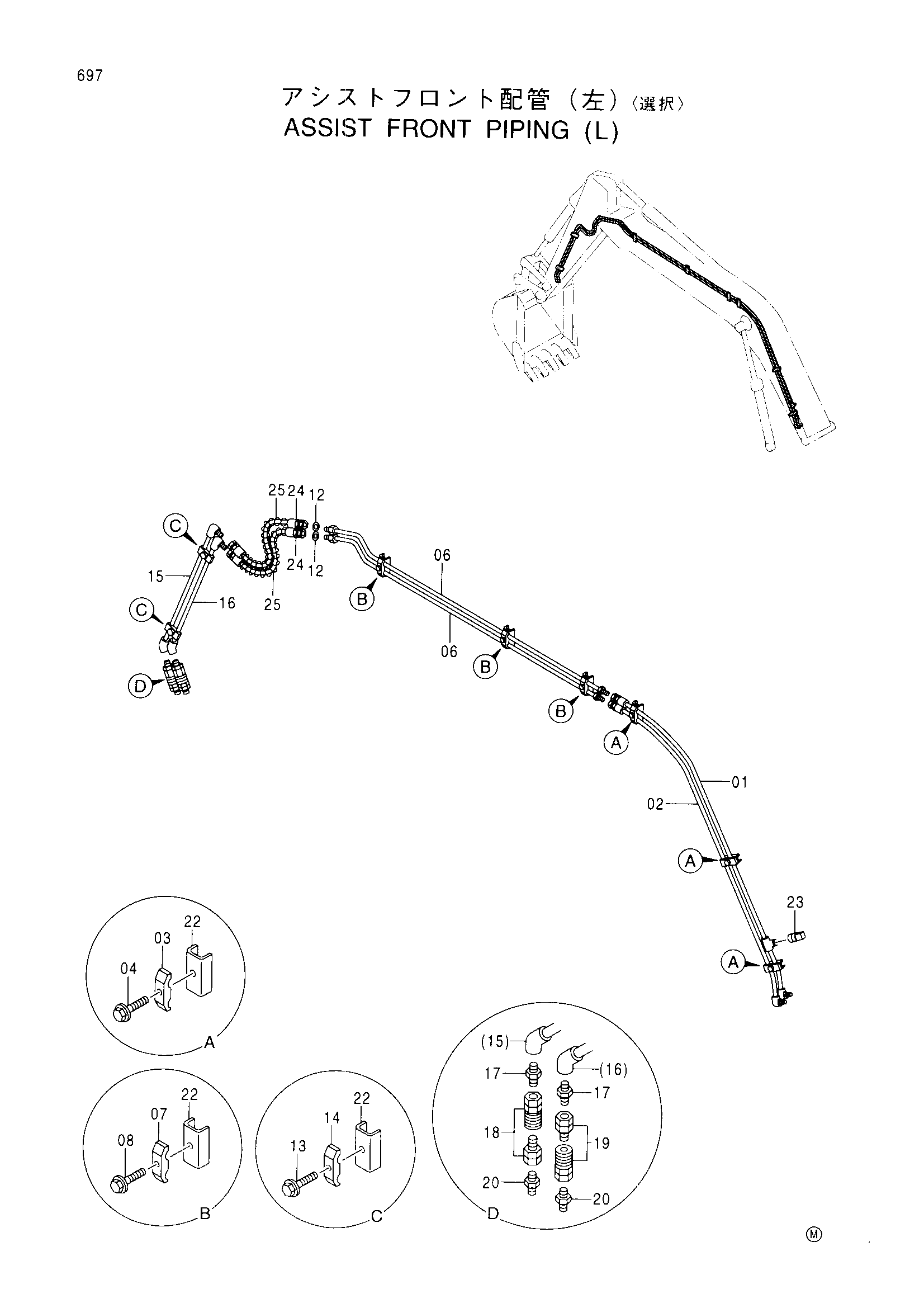

Заводская схема «Вспомогательный передний трубопроводы (левый)<выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065843 | Трубка | 1 |
| 02 | 8065842 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 3 |
| 04 | J011250 | Болт с шайбой | 3 |
| 06 | 9746489 | Трубка | 2 |
| 07 | 4189858 | Хомут трубки | 3 |
| 08 | J011250 | Болт с шайбой | 3 |
| 12 | 4073050 | Шайба | 2 |
| 13 | J011250 | Болт с шайбой | 2 |
| 14 | 4189858 | Хомут трубки | 2 |
| 15 | 9746473 | Трубка | 1 |
| 16 | 9746474 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 2 |
| 18 | 4232933 | Самоуплотняющееся соединение | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 20 | 94-1302 | Адаптер | 2 |
| 22 | 9738322 | Седло винта | 8 |
| 23 | 94-2023 | Пробка | 1 |
| 24 | 4389994 | Шланг | 2 |
| 25 | 4055590 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
