Тормозной клапан — HITACHI EX200-5

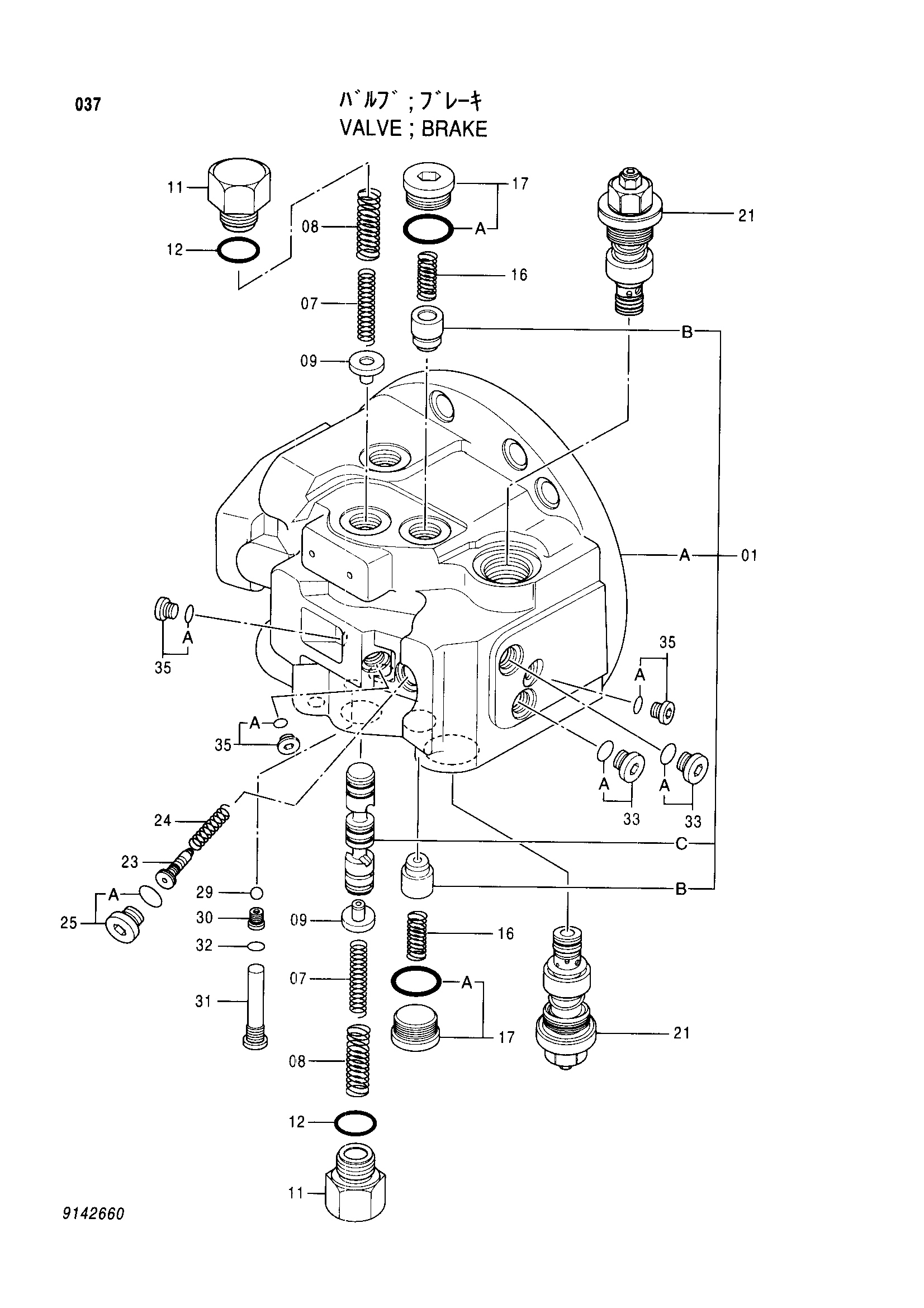

Заводская схема «Тормозной клапан» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9144065) | Тормозной клапан | 1 | |
| 9142660 замена: 9144065 | Тормозной клапан | 1 | |
| 01 | 7030344 | Корпус | 1 |
| 07 | 4261491 | Пружина сжатия | 2 |
| 08 | 4261492 | Пружина сжатия | 2 |
| 09 | 4275279 | Ограничитель | 2 |
| 11 | 4275287 | Пробка | 2 |
| 12 | 4506424 | Уплотнительное кольцо | 2 |
| 16 | 4174072 | Пружина сжатия | 2 |
| 17 | 9089488 | Пробка | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 9134147 | Предохранительный клапан | 2 |
| 23 | 4322610 | Золотник | 1 |
| 24 | 4185136 | Пружина сжатия | 1 |
| 25 | 9089486 | Пробка | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4509493 | Шарик | 1 |
| 30 | 4311662 | Сиденье | 1 |
| 31 | 4312159 | Пробка | 1 |
| 32 | 957366 | Уплотнительное кольцо | 1 |
| 33 | 9089485 | Пробка | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 9089484 | Пробка | 3 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
