Сиденье стойка — HITACHI EX200-5

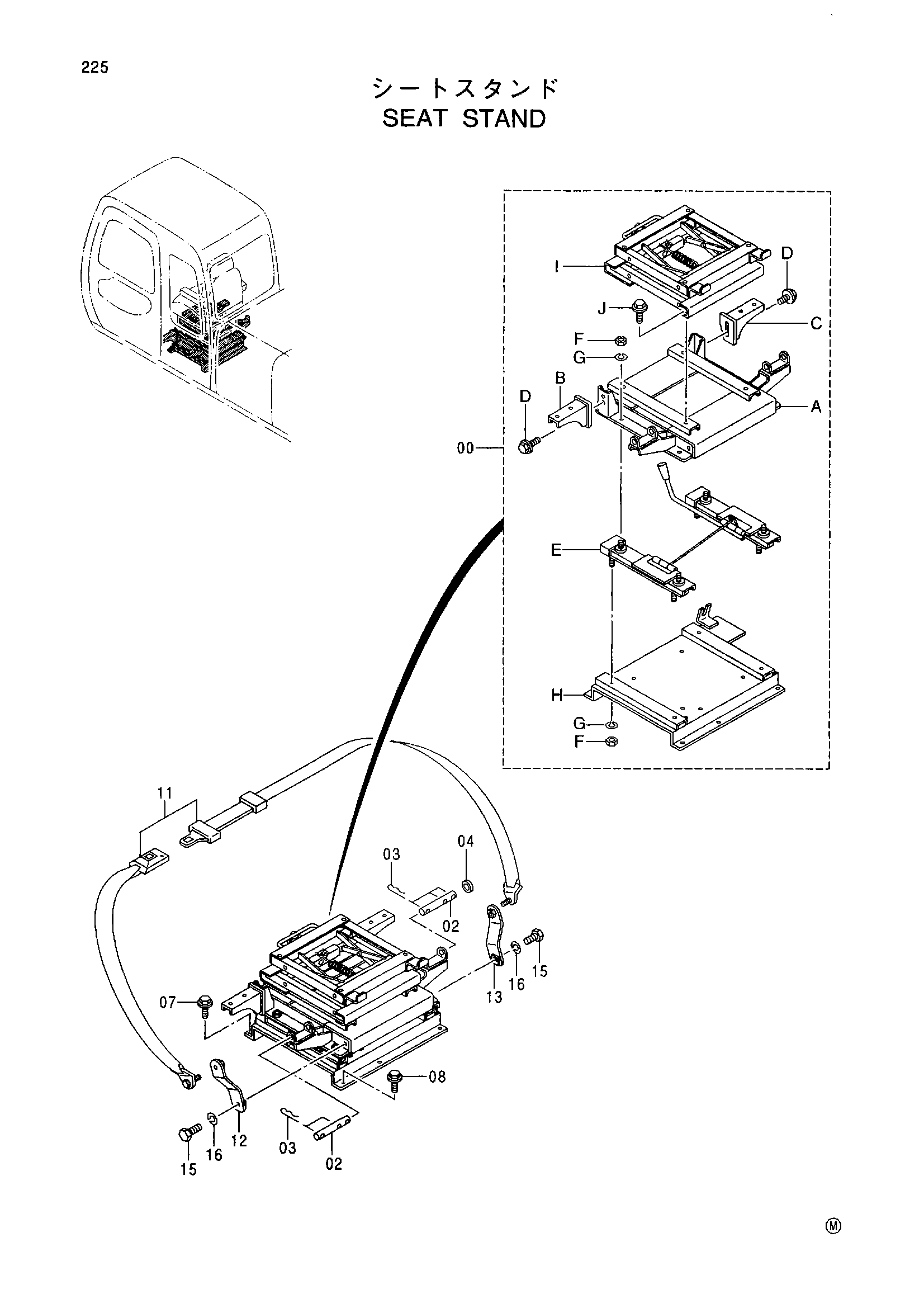

Заводская схема «Сиденье стойка» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9158253 | Водило | 1 |
| 00A | 7032774 | Водило | 1 |
| 00B | 8061123 | Кронштейн(левый) | 1 |
| 00C | 8061563 | Кронштейн(правый) | 1 |
| 00D | J021025 | Болт | 4 |
| 00E | 4345311 | Ползун | 1 |
| 00F | J952010 | Гайка | 8 |
| 00G | A590910 | Пружинная шайба | 8 |
| 00H | 8061040 | Стойка | 1 |
| 00I | 4381560 | Стойка | 1 |
| 00J | J021025 | Болт | 4 |
| 02 | 4341890 | Палец | 2 |
| 03 | 4372109 | Стопорный палец | 5 |
| 04 | 4018545 | Шайба | 1 |
| 07 | J011025 | Болт | 4 |
| 08 | J021025 | Болт | 3 |
| 11 | 4319875 | Сиденье ремень | 1 |
| 12 | 8068203 | Левый кронштейн | 1 |
| 13 | 8068204 | Правый кронштейн | 1 |
| 15 | 4235232 | Болт | 2 |
| 16 | J219167 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
