Трубопроводы для NPK гидромолот и гидроножницы <выбор> — HITACHI EX200-5

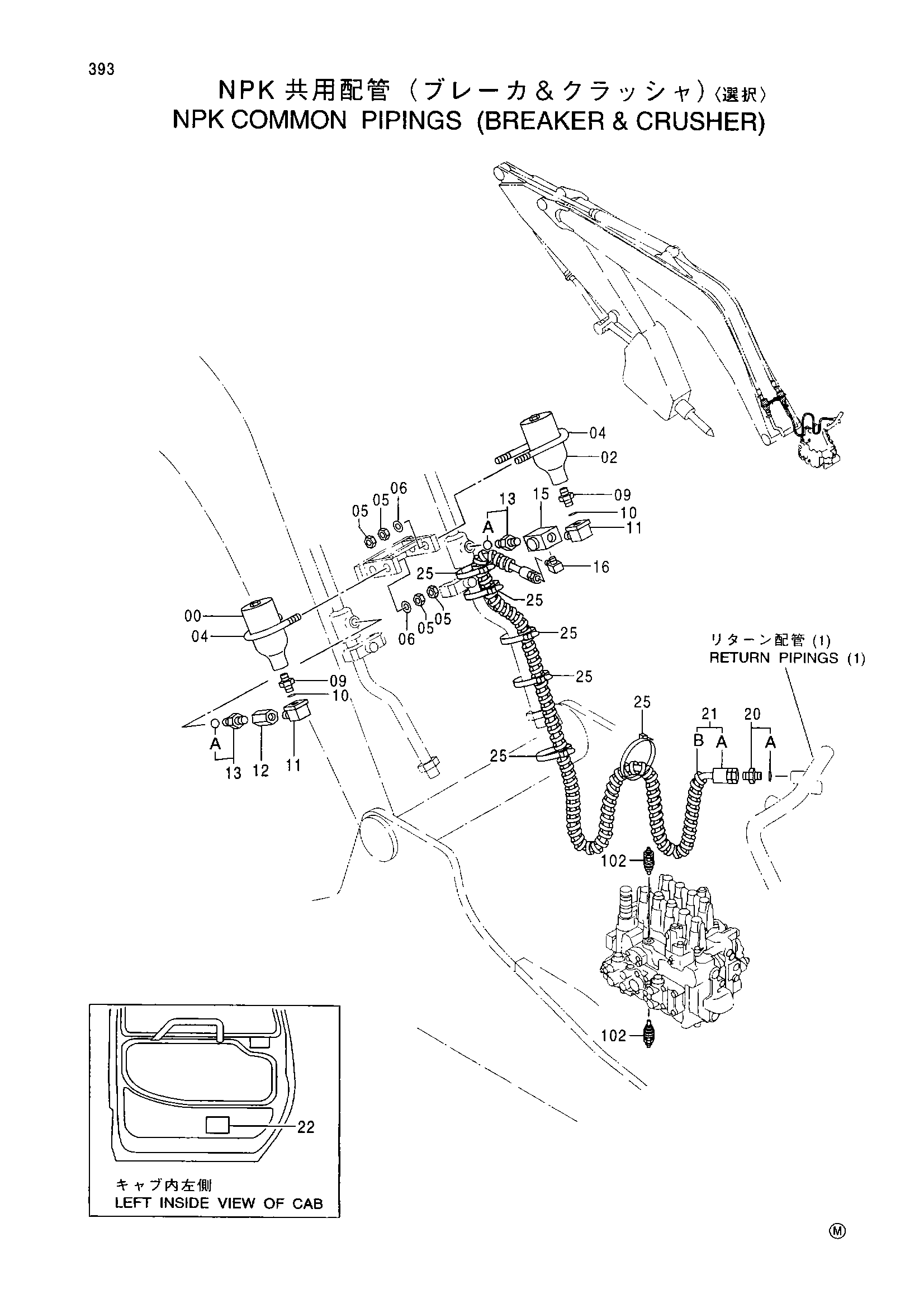

Заводская схема «Трубопроводы для NPK гидромолот и гидроножницы <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377378 | Гидроаккумулятор | 1 |
| 02 | 4379727 | Гидроаккумулятор | 1 |
| 04 | 4208961 | U-образный болт | 2 |
| 05 | J950012 | Гайка | 8 |
| 06 | A590112 | Шайба | 4 |
| 09 | 4331875 | Адаптер | 2 |
| 10 | 4509181 | Уплотнительное кольцо | 2 |
| 11 | 94-0633 | Угловой штуцер | 2 |
| 12 | 94-0678 | Разъём S | 1 |
| 13 | 4208243 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4206361 | Запорный клапан | 1 |
| 16 | 4154656 | Угловой штуцер | 1 |
| 20 | 4200468 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9154764 | Шланг | 1 |
| 21A | 4209795 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 22 | 4301976 | Информационная табличка (японский) | 1 |
| 22 | 4301978 | Информационная табличка (английский) | 1 |
| 25 | 4055312 | Зажим лента 250 | 6 |
| 102 | 4309832 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
