Шланг защита от разрыва клапан трубопроводы (рукоять): 2 <выбор> — HITACHI EX200-5

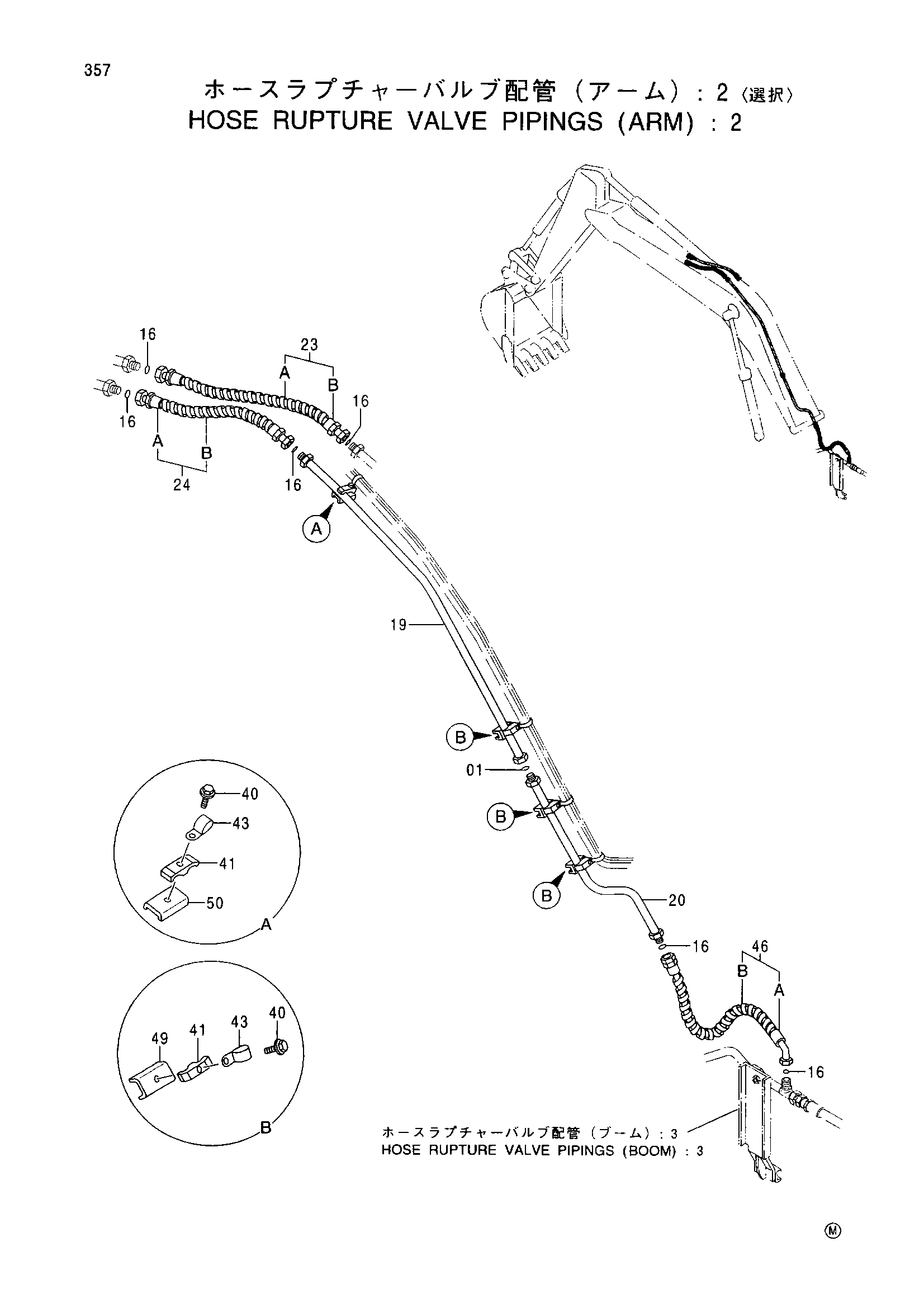

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2 <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187328 | Уплотнительное кольцо(ORS) | 1 |
| 16 | 4187308 | Уплотнительное кольцо(ORS) | 6 |
| 19 | 8065649 | Трубка | 1 |
| 20 | 8065617 | Трубка | 1 |
| 23 | 9152464 | Шланг в сборе | 1 |
| 23A | 4252854 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 1 |
| 24 | 9152466 | Шланг в сборе | 1 |
| 24A | 4209730 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 2 |
| 40 | J011265 | Болт | 4 |
| 41 | 4189859 | Хомут трубки | 4 |
| 43 | 4190292 | Зажим | 4 |
| 46 | 9152468 | Шланг в сборе | 1 |
| 46A | 4369448 | Шланг | 1 |
| 46B | 4327294 | Защитный кожух | 3 |
| 49 | 9738793 | Седло винта | 3 |
| 50 | 9735916 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
