Рукоять <тип 15><выбор> — HITACHI EX200-5

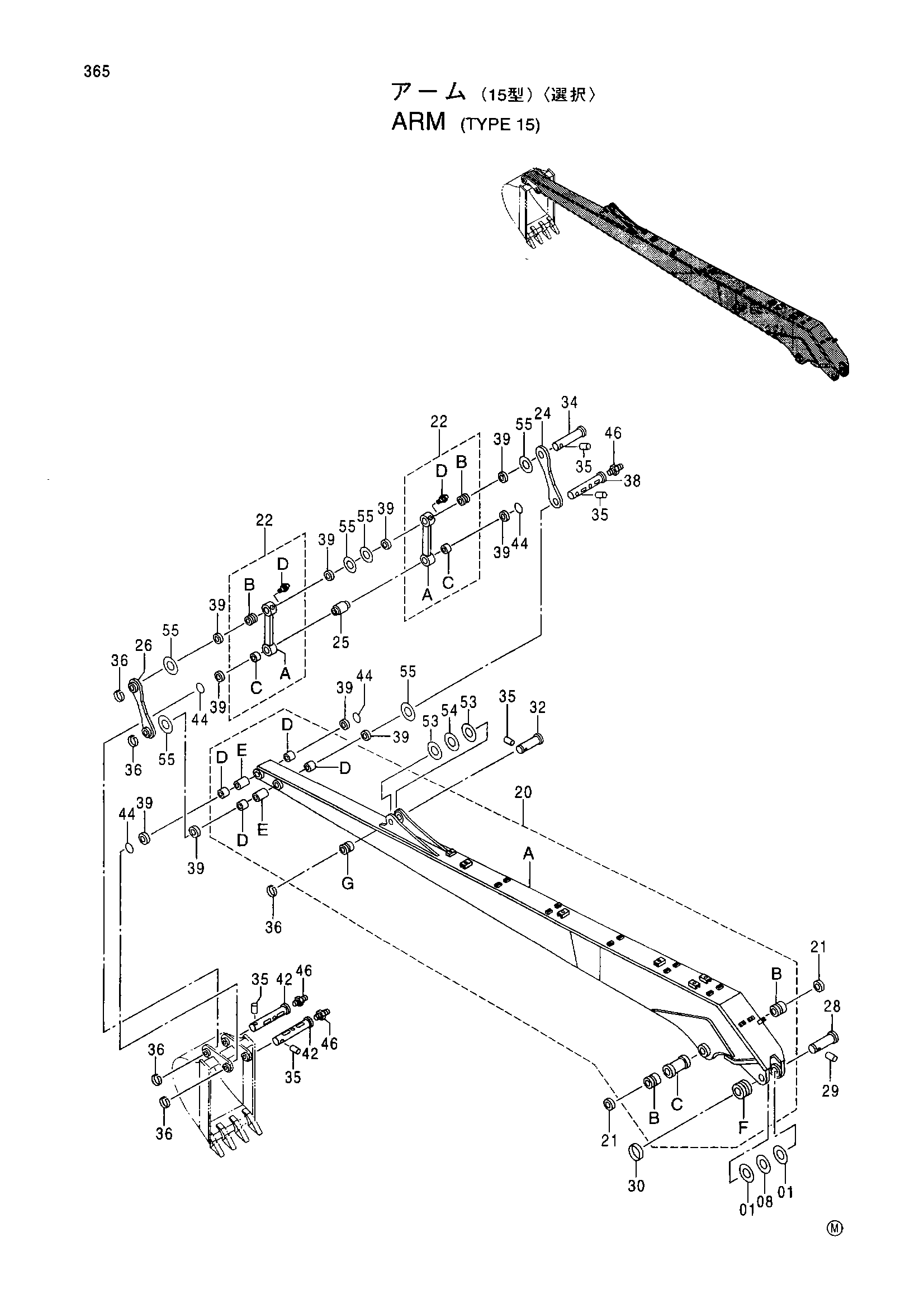

Заводская схема «Рукоять <тип 15><выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4366691 | Упорная пластина | 2 |
| 08 | 4367409 | Упорная пластина | 1 |
| 20 | 7031847 | Рукоять | 1 |
| 20A | 5005095 | Рукоять | 1 |
| 20B | 3072697 | Втулка | 2 |
| 20C | 4370876 | Проставка | 1 |
| 20D | 4344898 | Втулка | 4 |
| 20E | 4370877 | Трубка | 2 |
| 20F | 4197035 | Ограничитель | 1 |
| 20G | 4197033 | Ограничитель | 1 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 22 | 8066381 | Тяга | 2 |
| 22A | 8066380 | Тяга | 1 |
| 22B | 4371132 | Втулка | 1 |
| 22C | 4344898 | Втулка | 1 |
| 22D | J75481 | Смазка ниппель | 1 |
| 24 | 4287250 | Тяга | 1 |
| 25 | 4287249 | Проставка | 1 |
| 26 | 9738223 | Тяга | 1 |
| 28 | 3071063 | Палец | 1 |
| 29 | 4098713 | Палец | 1 |
| 30 | 4098712 | Кольцо | 1 |
| 32 | 3075517 | Палец | 1 |
| 34 | 3058762 | Палец | 1 |
| 35 | 4065689 | Палец | 5 |
| 36 | 4065688 | Кольцо | 5 |
| 38 | 3058763 | Палец | 1 |
| 39 | 4065687 | Пылезащитное уплотнение | 10 |
| 42 | 3058761 | Палец | 2 |
| 44 | 4066923 | Уплотнительное кольцо | 4 |
| 46 | J75481 | Штуцер | 3 |
| 53 | 4366694 | Упорная пластина | 2 |
| 54 | 4367411 | Упорная пластина | 1 |
| 55 | 4366693 | Упорная пластина | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
