Пилотный трубопроводы (поток производительность селектор): 3 <выбор> — HITACHI EX200-5

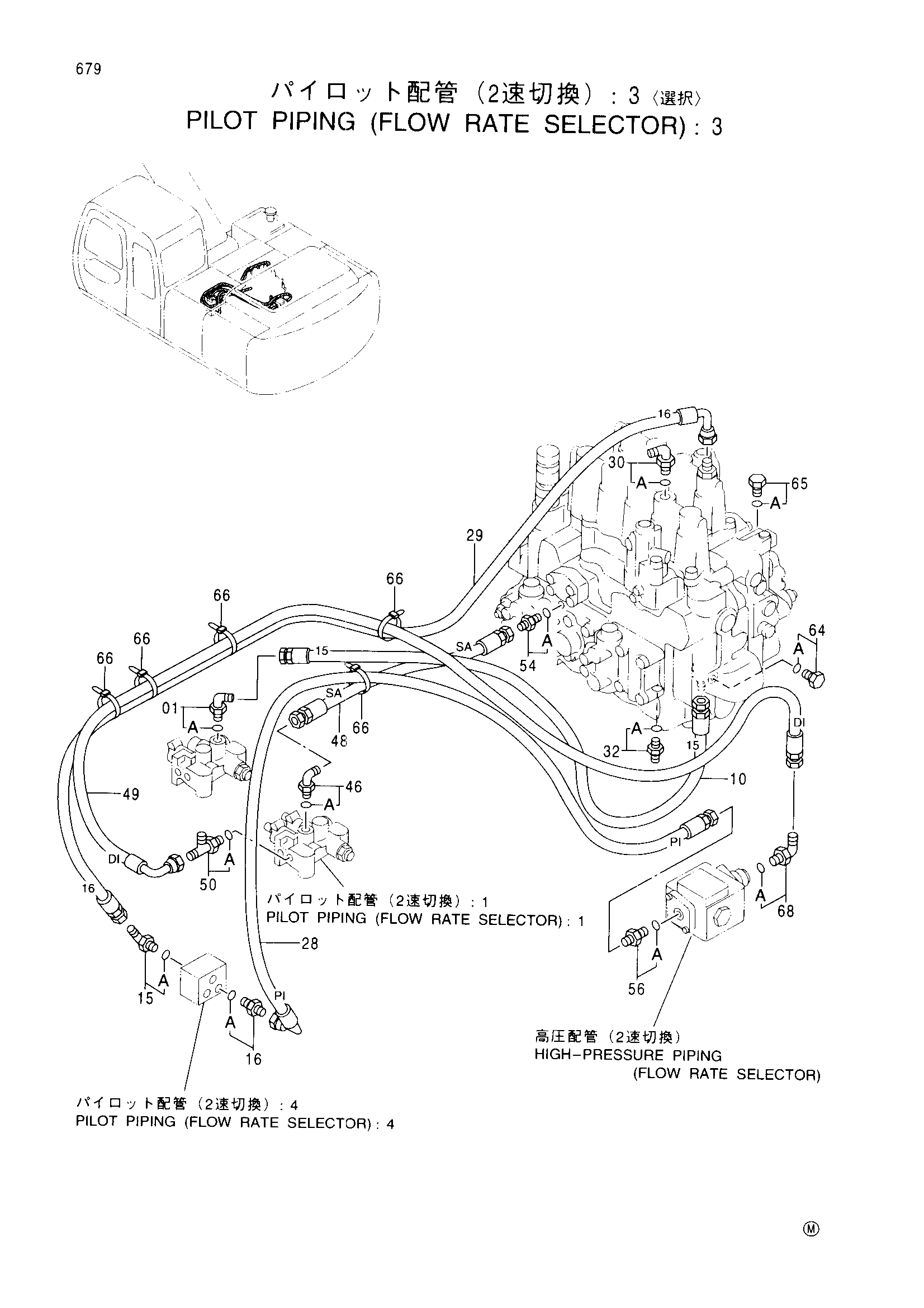

Заводская схема «Пилотный трубопроводы (поток производительность селектор): 3 <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4368898 | Шланг (15) | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4368888 | Шланг (P1) | 1 |
| 29 | 4368886 | Шланг (16) | 1 |
| 30 | 4208913 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4200466 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4156434 | Угловой штуцер | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4368895 | Шланг (SA) | 1 |
| 49 | 4368889 | Шланг (DI) | 1 |
| 50 | 4207300 | Тройник | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4200467 | Адаптер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4200466 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4092534 | Пробка | 1 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4093624 | Пробка | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4055312 | Ленточный зажим | 5 |
| 68 | 4154671 | Угловой штуцер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
