Передний трубопроводы (2)<тип 15> — HITACHI EX200-5

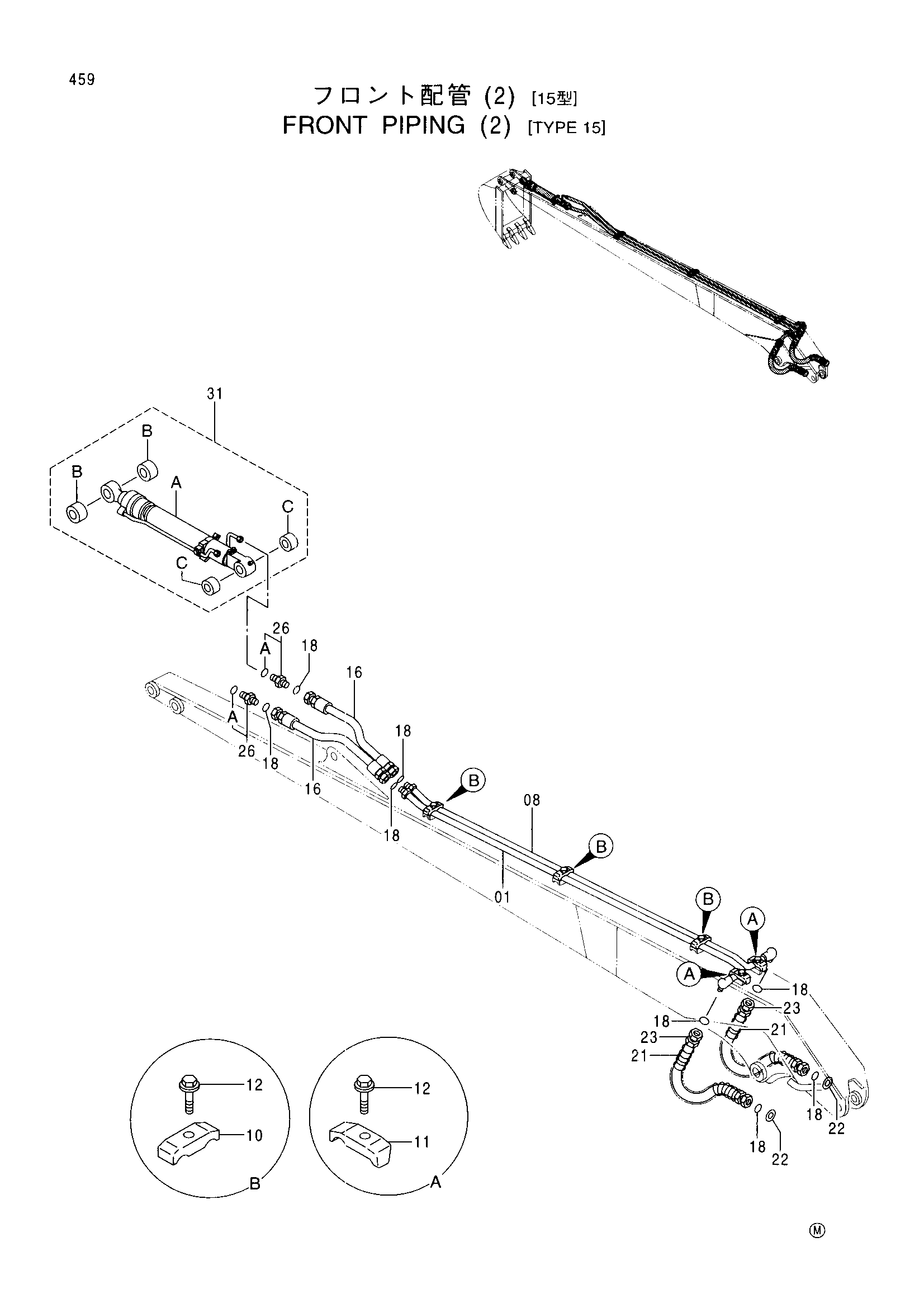

Заводская схема «Передний трубопроводы (2)<тип 15>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8052579 | Трубка | 1 |
| 08 | 8052580 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 3 |
| 11 | 4190126 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 5 |
| 16 | 4249334 | Шланг | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 8 |
| 21 | 4053610 | Защита шланга | 2 |
| 22 | 4203220 | Шайба | 2 |
| 23 | 4250899 | Шланг | 2 |
| 26 | 4197530 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 9152262 | Гидроцилиндр ковша | 1 |
| 31A | 4371061 | Гидроцилиндр ковша | 1 |
| 31B | 4365448 | Втулка | 2 |
| 31C | 4365897 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
