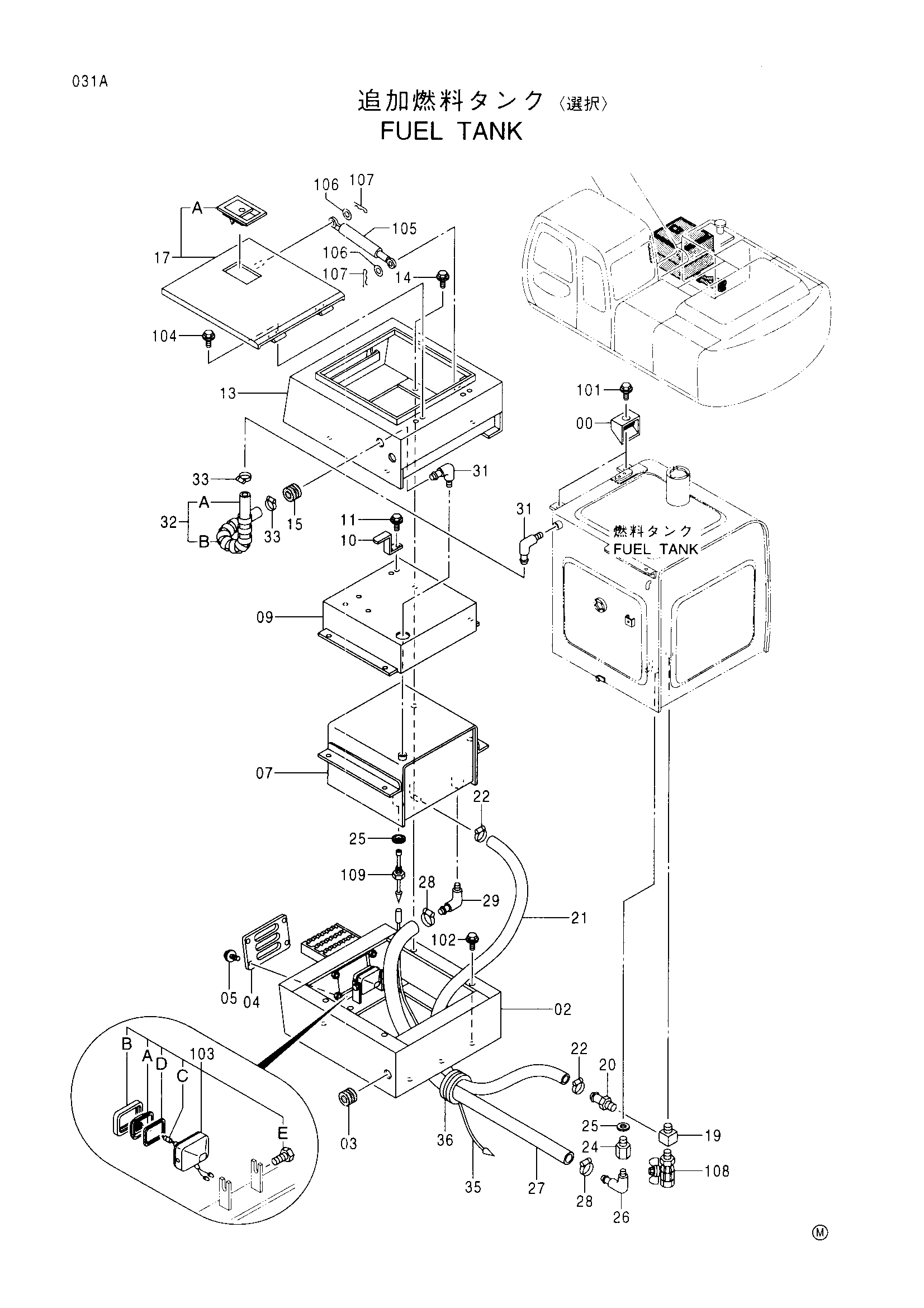

Топливный бак <выбор> — HITACHI EX200-5

Заводская схема «Топливный бак <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8071744	Крышка	2
02	6017227	Базовый	1
03	94-2807	Резиновая втулка	1
04	4411408	Крышка	1
05	J020616	Болт с шайбой	4
07	6017185	Топливный бак	1
09	7034307	Крышка	1
10	3081788	Кронштейн	1
11	J021025	Болт с шайбой	2
13	6017219	Ящик для инструментов	1
14	J021030	Болт с шайбой	4
15	4276215	Резиновая втулка	2
17	7034282	Крышка	1
17A	4361763 замена: 4361637	Дверь блокировка	1
17A	4361637	Дверь блокировка	1
19	4119004	Тройник	1
20	4362542	Адаптер	1
21	4398934	Топливный шланг	1
22	4514700	Зажим шланг	2
24	4411387	Адаптер	1
25	4157648	Уплотнительная шайба	2
26	4276863	Угловой штуцер	1
27	4403105	Топливный шланг	1
28	4011675	Хомут шланга	2
29	4276862	Угловой штуцер	1
31	4276865	Угловой штуцер	2
32	9176226	Топливный шланг	1
32A	4164133	Топливный шланг	1
32B	4327294	Защитный кожух	1
33	4504367	Хомут шланга	2
35	4403239	Жгут проводов	1
36	4217048	Резиновая втулка	1
101	J021030	Болт с шайбой	2
102	J021025	Болт с шайбой	6
103	4274478	Фара	1
103A	4285646	Рассеиватель	1
103B	4285647	Обод	1
103C	4285648	Лампа	1
103D	4288342	Прокладка	1
103E	J900616	Болт	2
104	J021025	Болт с шайбой	4
105	4352457	Стойка	1
106	A590110	Плоская шайба	2
107	4022697	Стопорный палец	2
108	4374265	Шаровой клапан	1
109	4259788	Выключатель уровень	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
