Двигатель отопитель (2) — HITACHI EX200-5

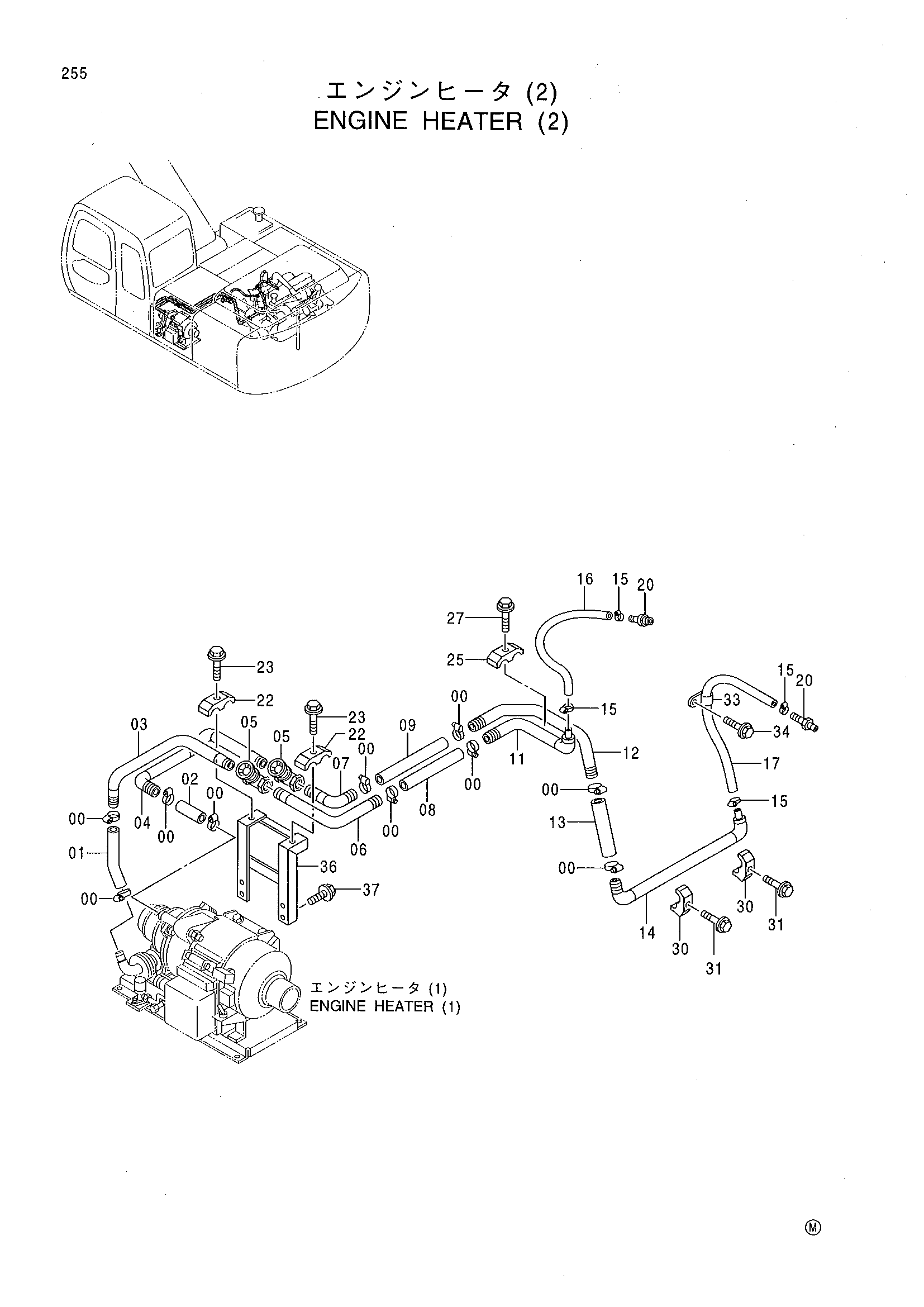

Заводская схема «Двигатель отопитель (2)» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4011675 | Хомут шланга | 10 |
| 01 | 4387910 | Резиновый шланг | 1 |
| 02 | 4303526 | Резиновый шланг | 1 |
| 03 | 9748525 | Трубка | 1 |
| 04 | 8068661 | Трубка | 1 |
| 05 | 4177416 | Запорный клапан | 2 |
| 06 | 9748538 | Трубка | 1 |
| 07 | 9748539 | Трубка | 1 |
| 08 | 4303528 | Резиновый шланг | 1 |
| 09 | 4303525 | Резиновый шланг | 1 |
| 11 | 9748529 | Трубка | 1 |
| 12 | 9748530 | Трубка | 1 |
| 13 | 4387910 | Резиновый шланг | 1 |
| 14 | 9748526 | Трубка | 1 |
| 15 | 4514699 | Хомут шланга | 4 |
| 16 | 4387903 | Водяной шланг | 1 |
| 17 | 4387905 | Водяной шланг | 1 |
| 20 | 4225018 | Адаптер | 2 |
| 22 | 4189860 | Хомут трубки | 2 |
| 23 | J011260 | Болт с шайбой | 2 |
| 25 | 4189860 | Хомут трубки | 1 |
| 27 | J011260 | Болт с шайбой | 1 |
| 30 | 4190127 | Хомут трубки | 2 |
| 31 | J011260 | Болт с шайбой | 2 |
| 33 | 4190263 | Зажим | 1 |
| 34 | J011020 | Болт с шайбой | 1 |
| 36 | 8069478 | Опора | 1 |
| 37 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
