Стрела трубопроводы (гидромолот и гидроножницы)[дивисион тип] — HITACHI EX200-5

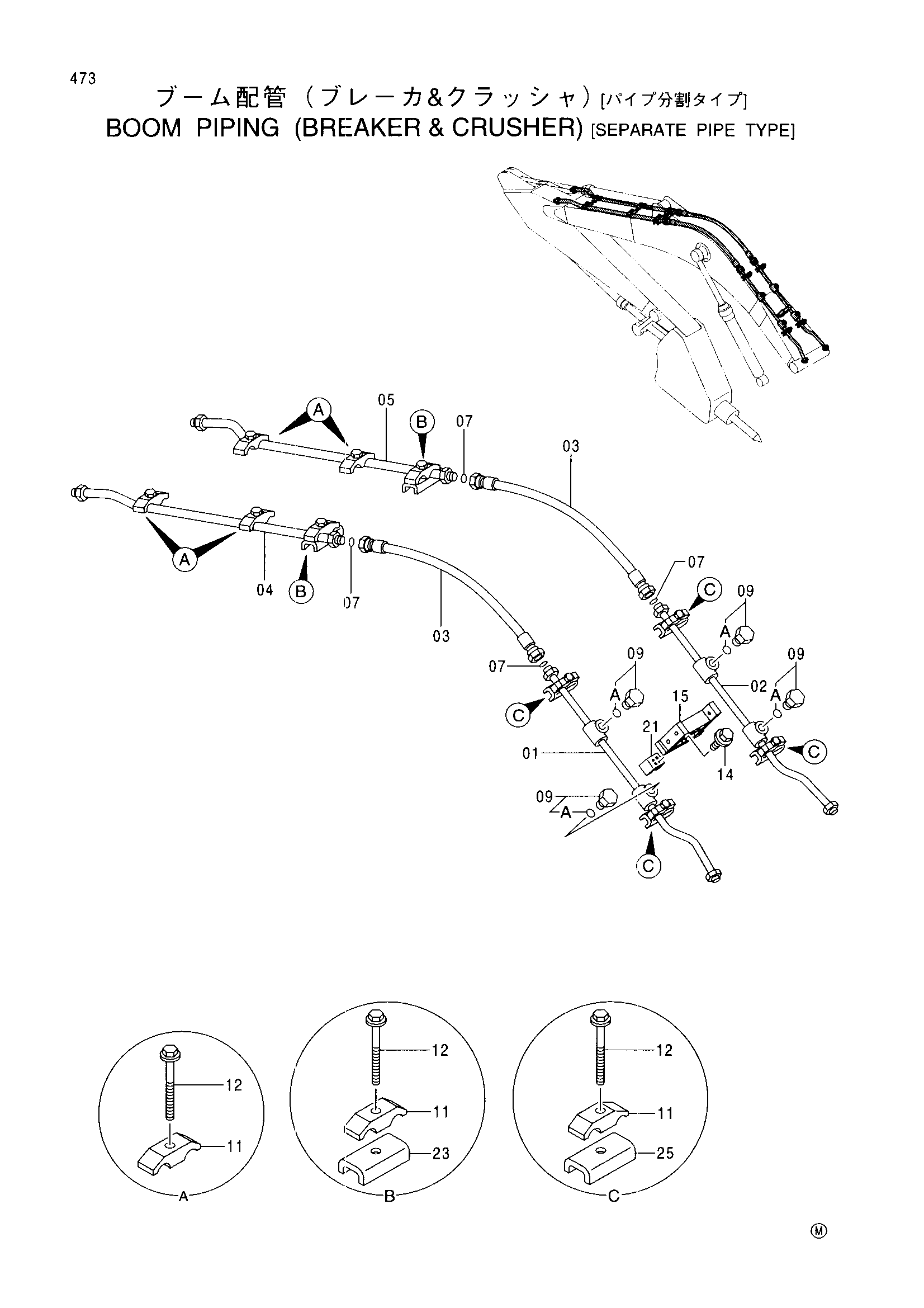

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)[дивисион тип]» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Стрела трубопроводы (гидромолот и гидроножницы)[дивисион тип] HITACHI EX200-5](/catalog-drawings/8e/8ecd1873-a185-48b1-b0f5-a255a06fa147.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9745352 | Трубка | 1 |
| 02 | 9745351 | Трубка | 1 |
| 03 | 4357695 | Шланг | 2 |
| 04 | 8063919 | Трубка | 1 |
| 05 | 8063918 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | 4174542 | Пробка | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4153488 | Хомут трубки | 10 |
| 12 | J011265 | Болт с шайбой | 10 |
| 14 | J021230 | Болт с шайбой | 4 |
| 15 | 8051685 | Кронштейн | 1 |
| 21 | 4280185 | Седло винта | 1 |
| 23 | 9749939 | Седло винта | 1 |
| 25 | 9749940 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
