Рама — HITACHI EX200-5

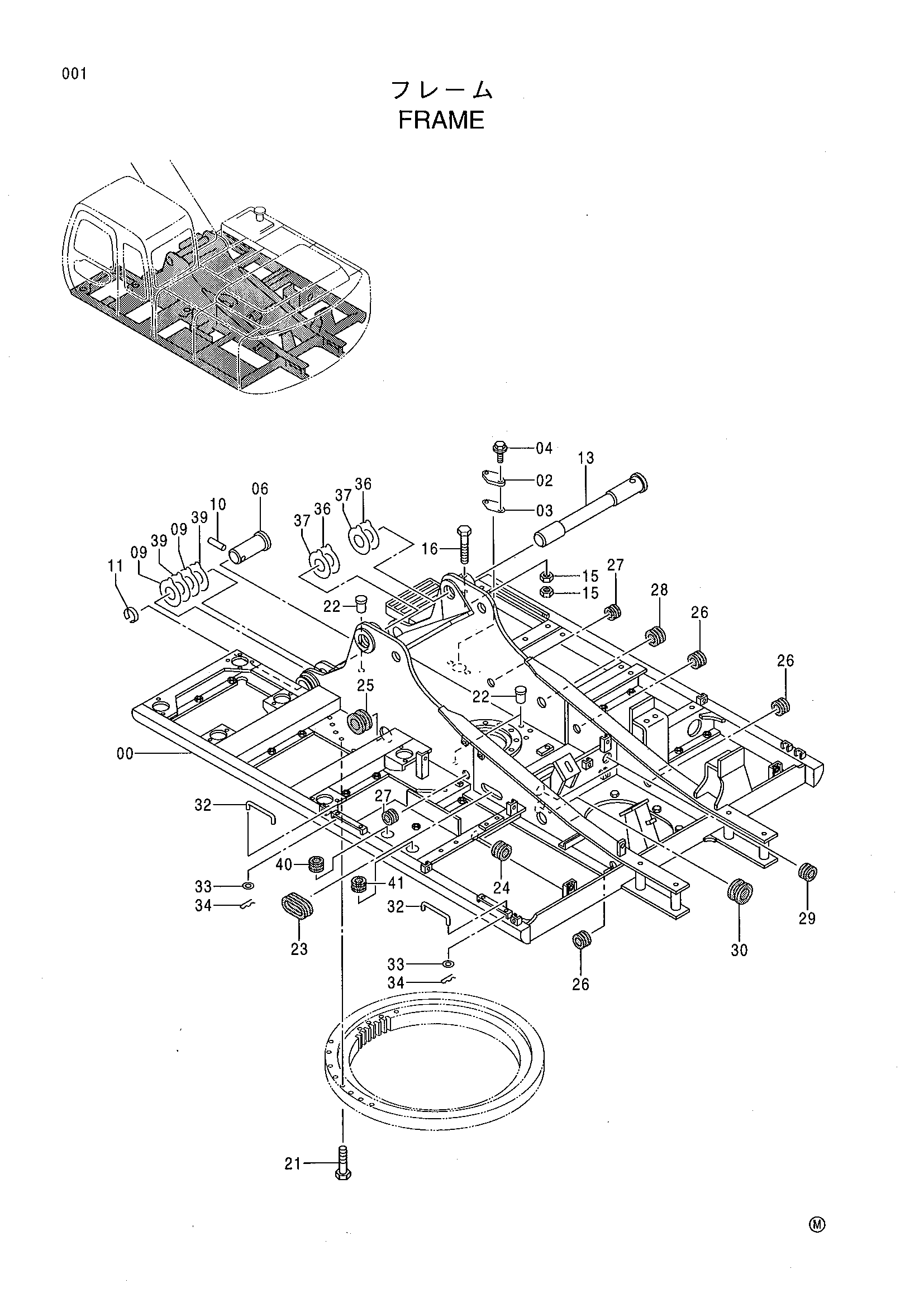

Заводская схема «Рама» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005595 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 06 | 3071211 | Палец | 2 |
| 09 | 4361179 | Упорная пластина 1.0 | 4 |
| 10 | 4098713 | Палец | 2 |
| 11 | 4098712 | Кольцо | 2 |
| 13 | 3081005 | Палец | 1 |
| 15 | J950020 | Гайка | 2 |
| 16 | 4340803 | Болт | 1 |
| 21 | J922095 | Болт | 31 |
| 22 | 4334969 | Установочный штифт | 3 |
| 23 | 4275015 | Резиновая втулка | 1 |
| 24 | 4201995 | Резиновая втулка | 1 |
| 25 | 4191977 | Резиновая втулка | 1 |
| 26 | 4201749 | Резиновая втулка | 3 |
| 27 | 4257181 | Резиновая втулка | 2 |
| 28 | 4259340 | Резиновая втулка | 1 |
| 29 | 4255530 | Резиновая втулка | 2 |
| 30 | 4201986 | Резиновая втулка | 1 |
| 32 | 4341788 | Стойка | 2 |
| 33 | A590108 | Плоская шайба | 2 |
| 34 | 4022697 | Стопорный палец | 2 |
| 36 | 4361176 | Упорная пластина 1.0 | 2 |
| 37 | 4361177 | Упорная пластина 2.0 | 2 |
| 39 | 4361604 | Упорная пластина 2.0 | 4 |
| 40 | 4184582 | Резиновая втулка | 1 |
| 41 | 4209294 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
