Пилотный трубопроводы (PTO и поток производительность селектор): 2 <выбор> — HITACHI EX200-5

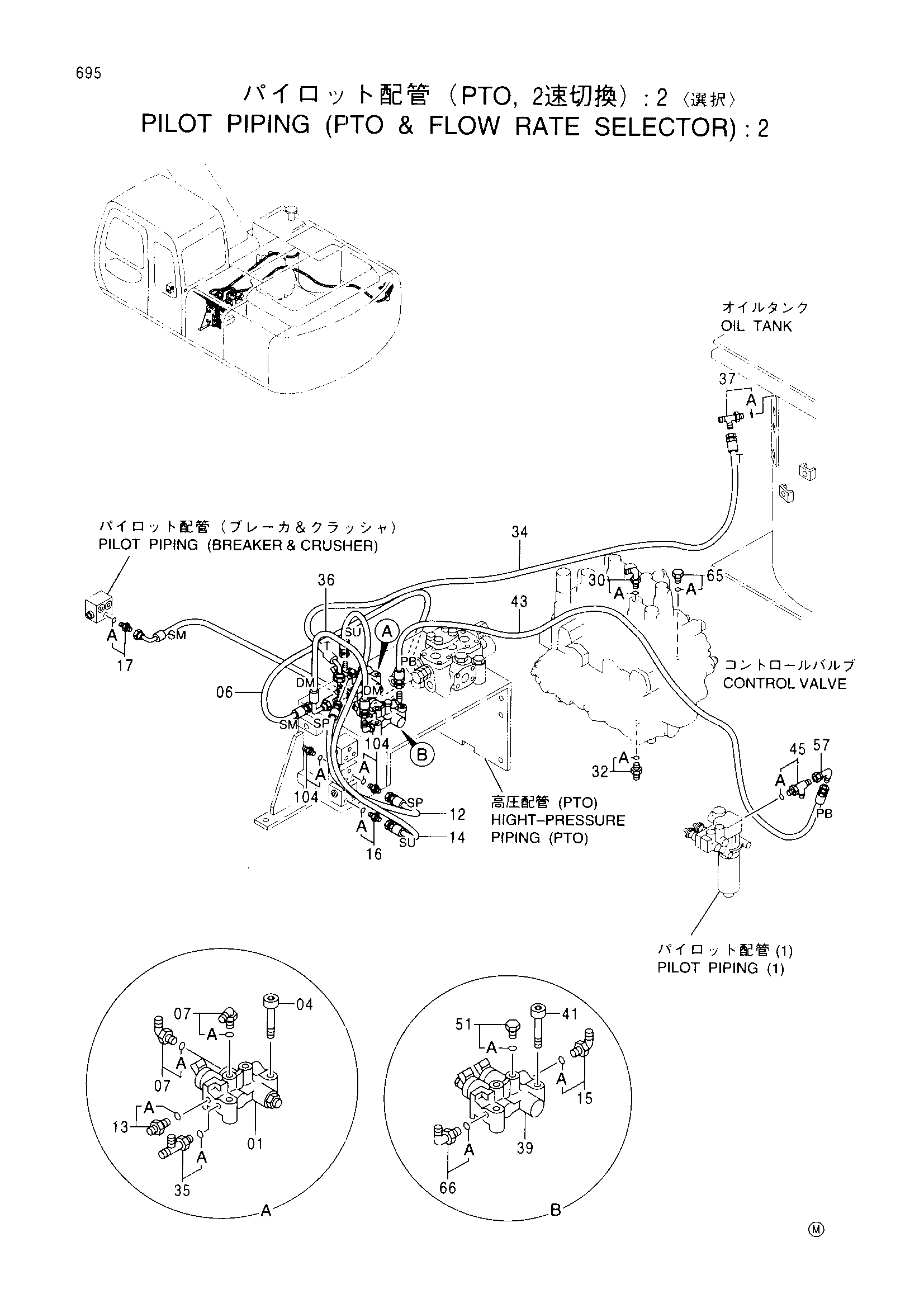

Заводская схема «Пилотный трубопроводы (PTO и поток производительность селектор): 2 <выбор>» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4351669 | Электромагнитный клапан | 1 |
| 04 | J781060 | Болт с внутренним шестигранником | 2 |
| 06 | 4368928 | Шланг (SM) | 1 |
| 07 | 4156434 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4368896 | Шланг (SP) | 1 |
| 13 | 4200467 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4368890 | Шланг (SU) | 1 |
| 15 | 4156434 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200466 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4200467 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4208913 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4200466 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4368891 | Шланг (T) | 1 |
| 35 | 4207300 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4368884 | Шланг (DM) | 1 |
| 37 | 4205363 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4351659 | Электромагнитный клапан | 1 |
| 41 | J781060 | Болт с внутренним шестигранником | 2 |
| 43 | 4382552 | Шланг (PB) | 1 |
| 45 | 4222016 | Тройник | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 57 | 4239976 | Унион S | 1 |
| 65 | 4093624 | Пробка | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4156434 | Угловой штуцер | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 104 | 4200466 | Адаптер | 2 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
