Окно защита [USA] — HITACHI EX200-5

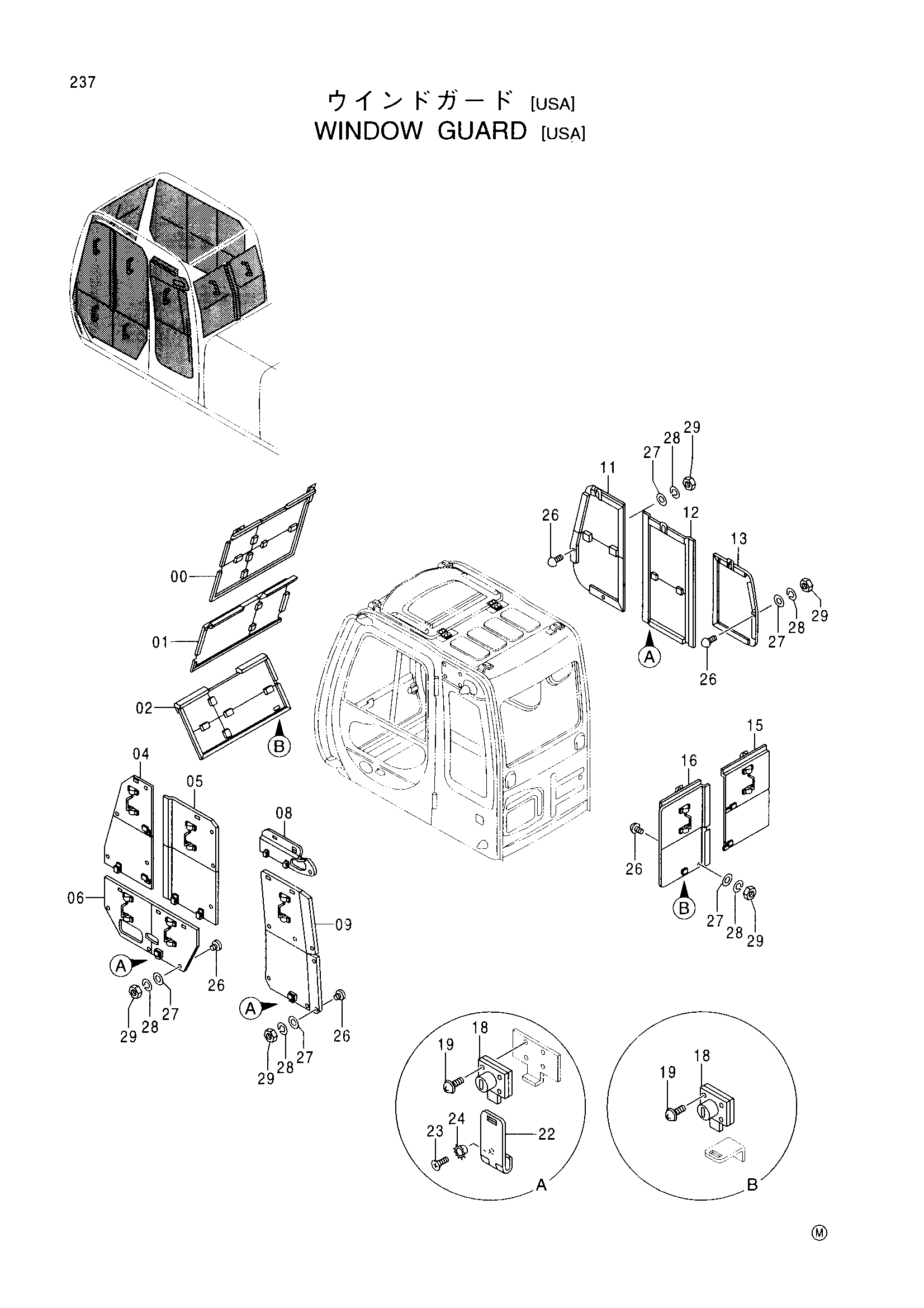

Заводская схема «Окно защита [USA]» для HITACHI EX200-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Окно защита [USA] HITACHI EX200-5](/catalog-drawings/fa/fa777235-1348-4dd4-9616-bcf2376f1b3d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7032817 | Крышка окно | 1 |
| 01 | 7032818 | Крышка окно | 1 |
| 02 | 7032819 | Крышка окно | 1 |
| 04 | 7032820 | Крышка окно | 1 |
| 05 | 7032821 | Крышка окно | 1 |
| 06 | 7032822 | Крышка окно | 1 |
| 08 | 8068300 | Крышка окно | 1 |
| 09 | 7032823 | Крышка окно | 1 |
| 11 | 7032824 | Крышка окно | 1 |
| 12 | 7032825 | Крышка окно | 1 |
| 13 | 8068301 | Крышка окно | 1 |
| 15 | 7032826 | Крышка окно | 1 |
| 16 | 7032827 | Крышка окно | 1 |
| 18 | 4361601 | Замок | 5 |
| 19 | J450520 | Винт с шайбой | 20 |
| 22 | 4207538 | Петля | 3 |
| 23 | M470510 | Винт | 6 |
| 24 | 4107762 | Шайба | 6 |
| 26 | 9738682 | Ограничитель резиновый | 32 |
| 27 | A590105 | Плоская шайба | 32 |
| 28 | A590905 | Пружинная шайба | 32 |
| 29 | M500504 | Гайка | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
