Блок насос — HITACHI EX200-3m

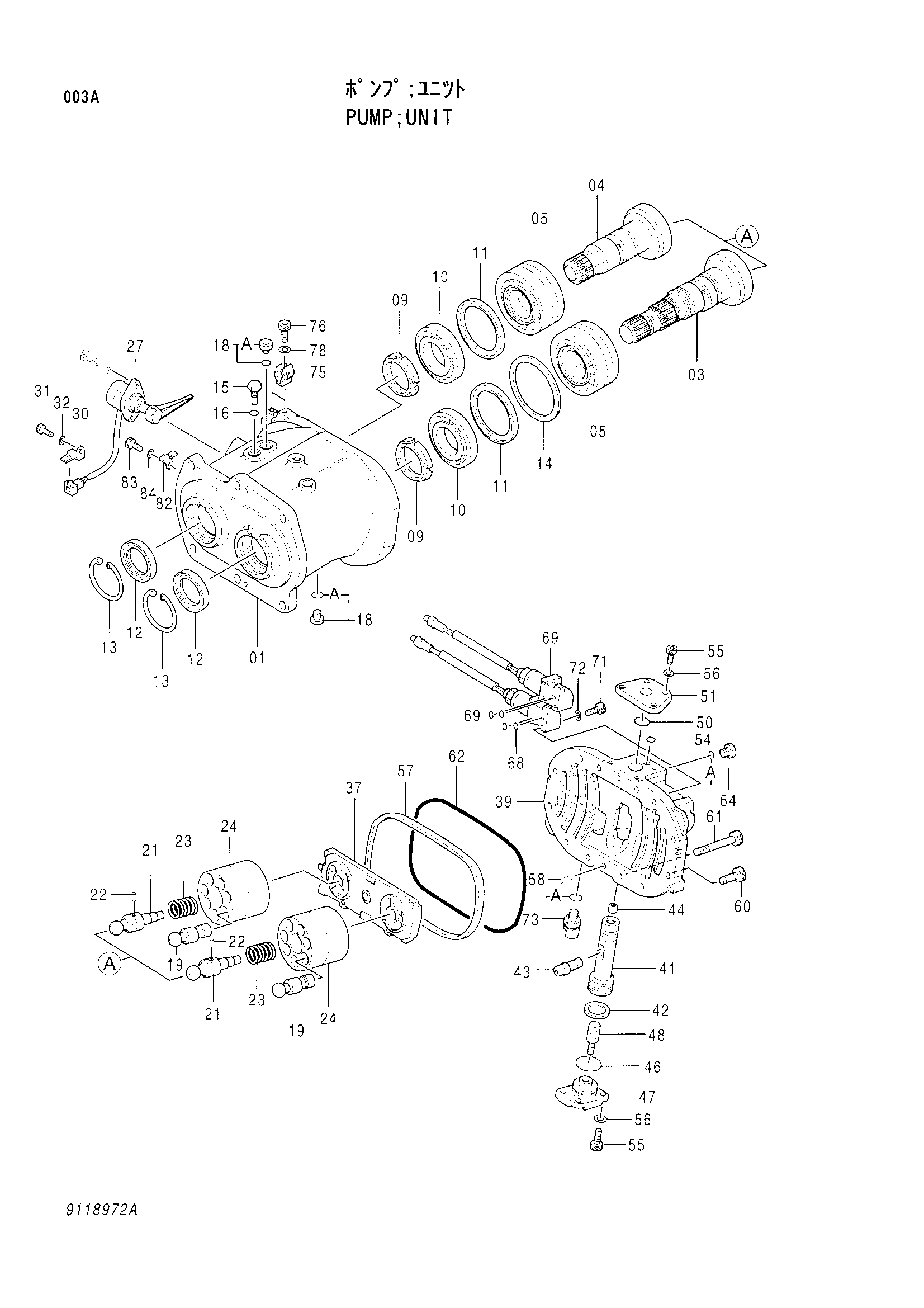

Заводская схема «Блок насос» для HITACHI EX200-3m. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1018750 | Корпус насос | 1 |
| 01 | 1022032 замена: 1018750 | Корпус насос | 1 |
| 03 | 2034788 | Дисковый дривинг | 1 |
| 04 | 2034789 | Дисковый дривинг | 1 |
| 05 | 4175666 | Роликовый подшипник | 2 |
| 09 | 4178173 | Гайка подшипник. | 2 |
| 10 | 4199307 | Роликовый подшипник | 2 |
| 11 | 4339171 | Кольцо | 2 |
| 12 | 4232069 | Масляное уплотнение | 2 |
| 13 | 4116290 | Стопорное кольцо | 2 |
| 14 | 4338907 | Кольцо упорный | 1 |
| 15 | 4310992 | Пробка | 2 |
| 16 | 957366 | Уплотнительное кольцо | 2 |
| 18 | 9134111 | Пробка | 3 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 8043698 | Поршень | 14 |
| 21 | 4233180 | Вал центральный | 2 |
| 22 | 4198956 | Палец | 2 |
| 23 | 4248499 | Пружина сжатия | 2 |
| 24 | 2027277 | Ротор | 2 |
| 30 | 4252767 | Кронштейн | 1 |
| 31 | M340613 | Болт с внутренним шестигранником | 1 |
| 32 | 4169516 | Пружинная шайба | 1 |
| 37 | 1020223 | Клапан | 1 |
| 39 | 1018752 замена: 1022034 | Головка | 1 |
| 39 | 1022034 | Головка | 1 |
| 41 | 3055313 | Поршень серво | 1 |
| 42 | 4272674 | Поршневое кольцо | 1 |
| 43 | 4260211 | Палец | 1 |
| 44 | 4179838 | Установочный винт | 1 |
| 46 | 4317635 | Уплотнительное кольцо | 1 |
| 47 | 4260500 | Ограничитель | 1 |
| 48 | 4260493 | Ограничитель | 1 |
| 50 | 4317637 | Уплотнительное кольцо | 1 |
| 51 | 4311778 | Крышка | 1 |
| 54 | 4317636 | Уплотнительное кольцо | 1 |
| 55 | M340820 | Болт с внутренним шестигранником | 8 |
| 56 | 4514388 | Пружинная шайба | 8 |
| 57 | 3066033 | Опорное кольцо | 1 |
| 58 | 4099290 | Пружинный штифт | 2 |
| 60 | M341245 | Болт с внутренним шестигранником | 10 |
| 61 | M341290 | Болт с внутренним шестигранником | 2 |
| 62 | 4317619 | Уплотнительное кольцо | 1 |
| 64 | 9134110 | Пробка | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4317636 | Уплотнительное кольцо | 4 |
| 69 | 9120292 | Электромагнитный клапан | 2 |
| 71 | M340645 | Болт с внутренним шестигранником | 4 |
| 72 | A590106 | Плоская шайба | 4 |
| 73 | 4339754 | Датчик давления | 1 |
| 73A | 4150302 | Уплотнительное кольцо | 1 |
| 75 | 4276559 | Хомут | 2 |
| 76 | M340613 | Болт с внутренним шестигранником | 2 |
| 78 | 4169516 | Пружинная шайба | 2 |
| 82 | 4252767 | Кронштейн | 1 |
| 83 | M340613 | Болт с внутренним шестигранником | 1 |
| 84 | 4169516 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3m и серийный номер машины. Это снижает риск заказа детали другого исполнения.
