Многофункциональный рычаг трубопроводы (2) — HITACHI EX200-3E

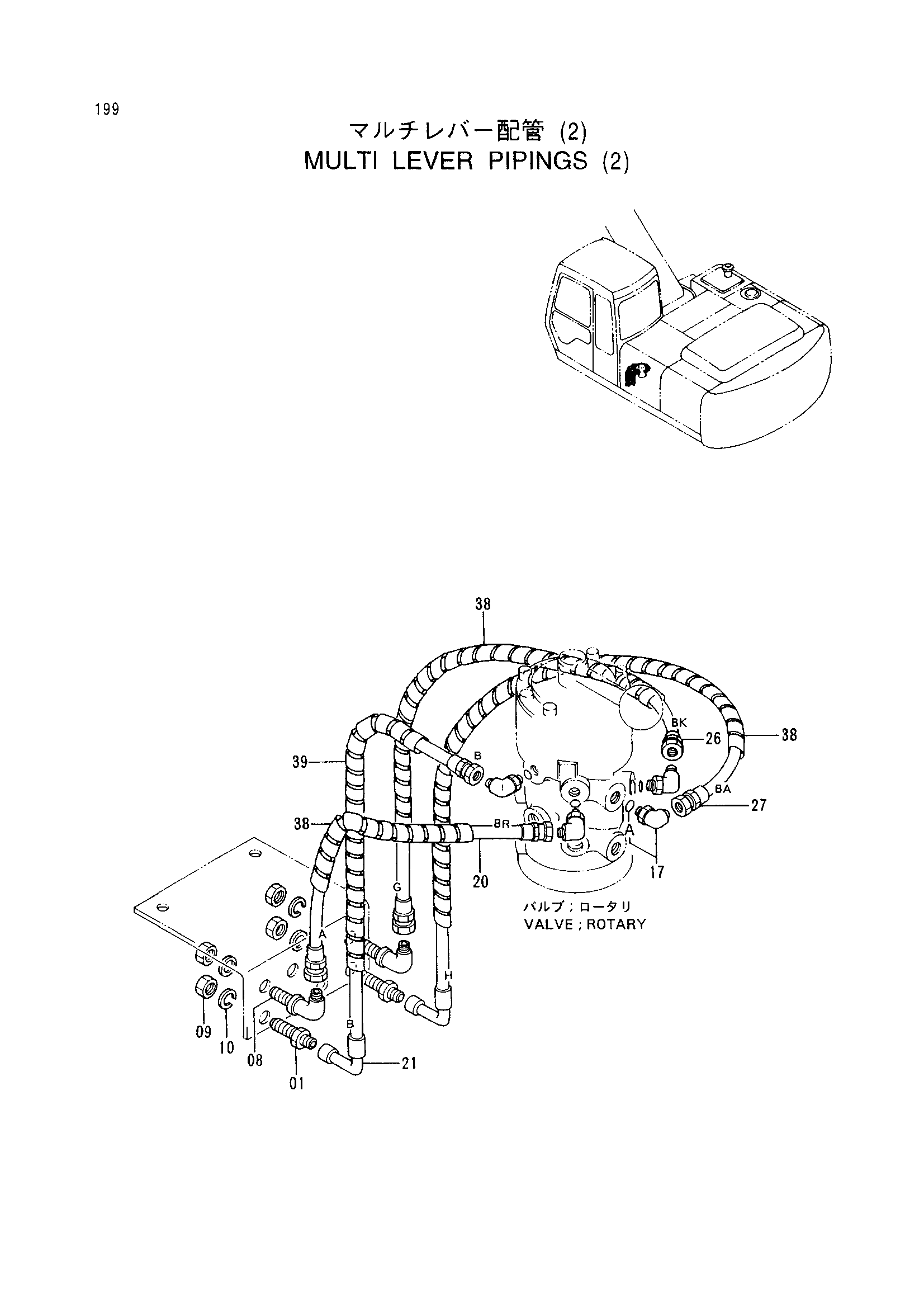

Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 2 |
| 08 | 4285863 | Угловой штуцер | 2 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 17 | 4154671 | Угловой штуцер | 4 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4289231 | Шланг (A, BR) | 1 |
| 21 | 4289232 | Шланг (B) | 1 |
| 26 | 4289237 | Шланг (G, BK) | 1 |
| 27 | 4289238 | Шланг (H, BA) | 1 |
| 38 | 4133527 | Защитный кожух | 3 |
| 39 | 4276481 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
