Машина отопитель — HITACHI EX200-3E

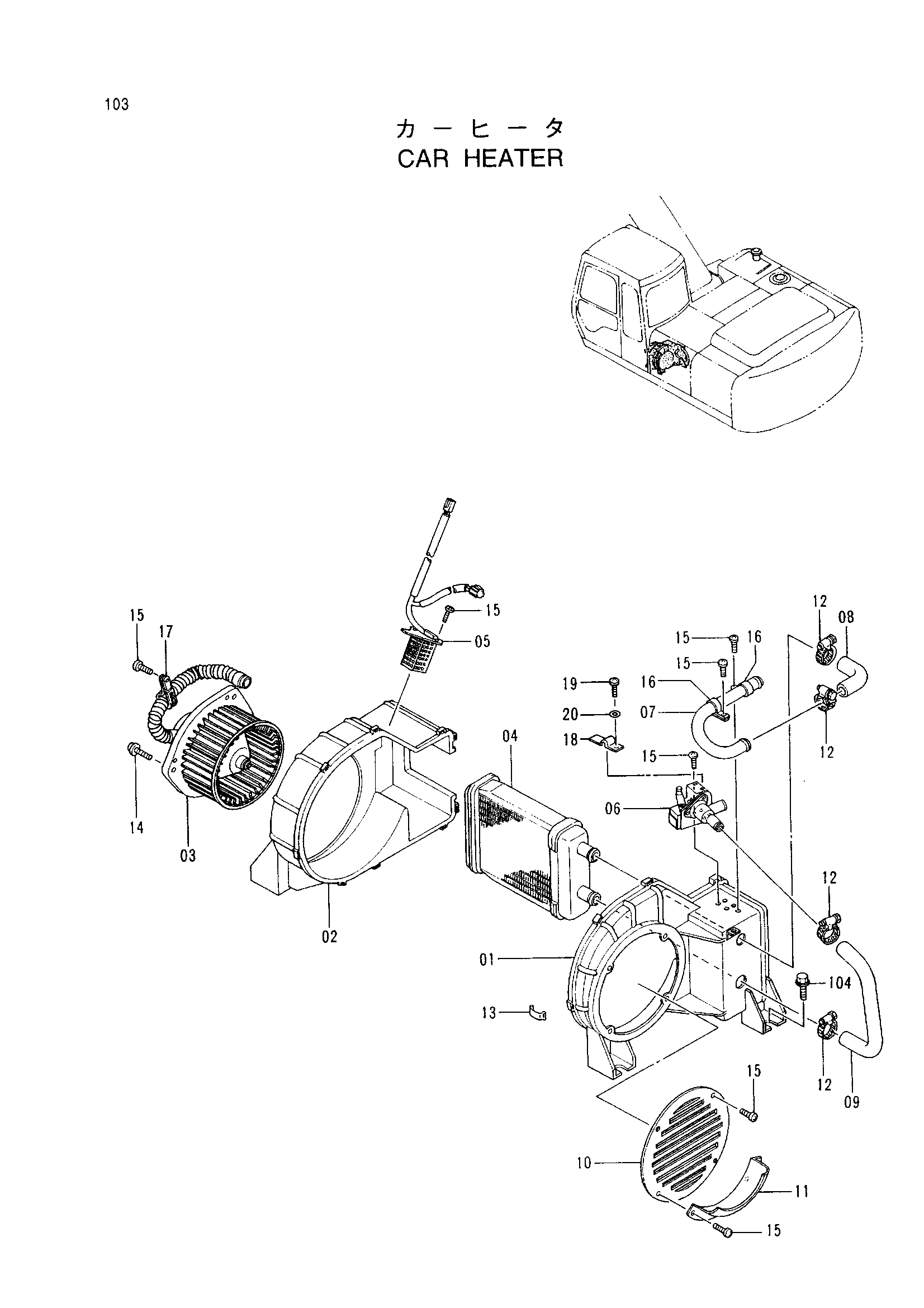

Заводская схема «Машина отопитель» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-20 | 4342603 | Отопитель в сборе | 1 |
| 01 | 4353158 | Корпус (левый) | 1 |
| 02 | 4353159 | Корпус (правый) | 1 |
| 03 | 4349942 | Гидромотор | 1 |
| 04 | 4351448 | Коре отопитель | 1 |
| 05 | 4349943 | Резистор | 1 |
| 06 | 4351452 | Клапан | 1 |
| 07 | 4353160 | Трубка | 1 |
| 08 | 4353161 | Шланг | 1 |
| 09 | 4353162 | Шланг | 1 |
| 10 | 4353163 | Крышка | 1 |
| 11 | 4353164 | Крышка | 1 |
| 12 | 4351466 | Хомут | 4 |
| 13 | 4351467 | Хомут | 9 |
| 14 | J450512 | Винт с шайбой | 3 |
| 15 | 4352934 | Винт | 11 |
| 16 | 4353165 | Хомут | 2 |
| 17 | 4353166 | Зажим | 1 |
| 18 | 4351482 | Хомут | 1 |
| 19 | J450412 | Винт с шайбой | 1 |
| 20 | 4352933 | Шайба | 1 |
| 104 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
