Пилотный трубопроводы (6-2) — HITACHI EX200-3E

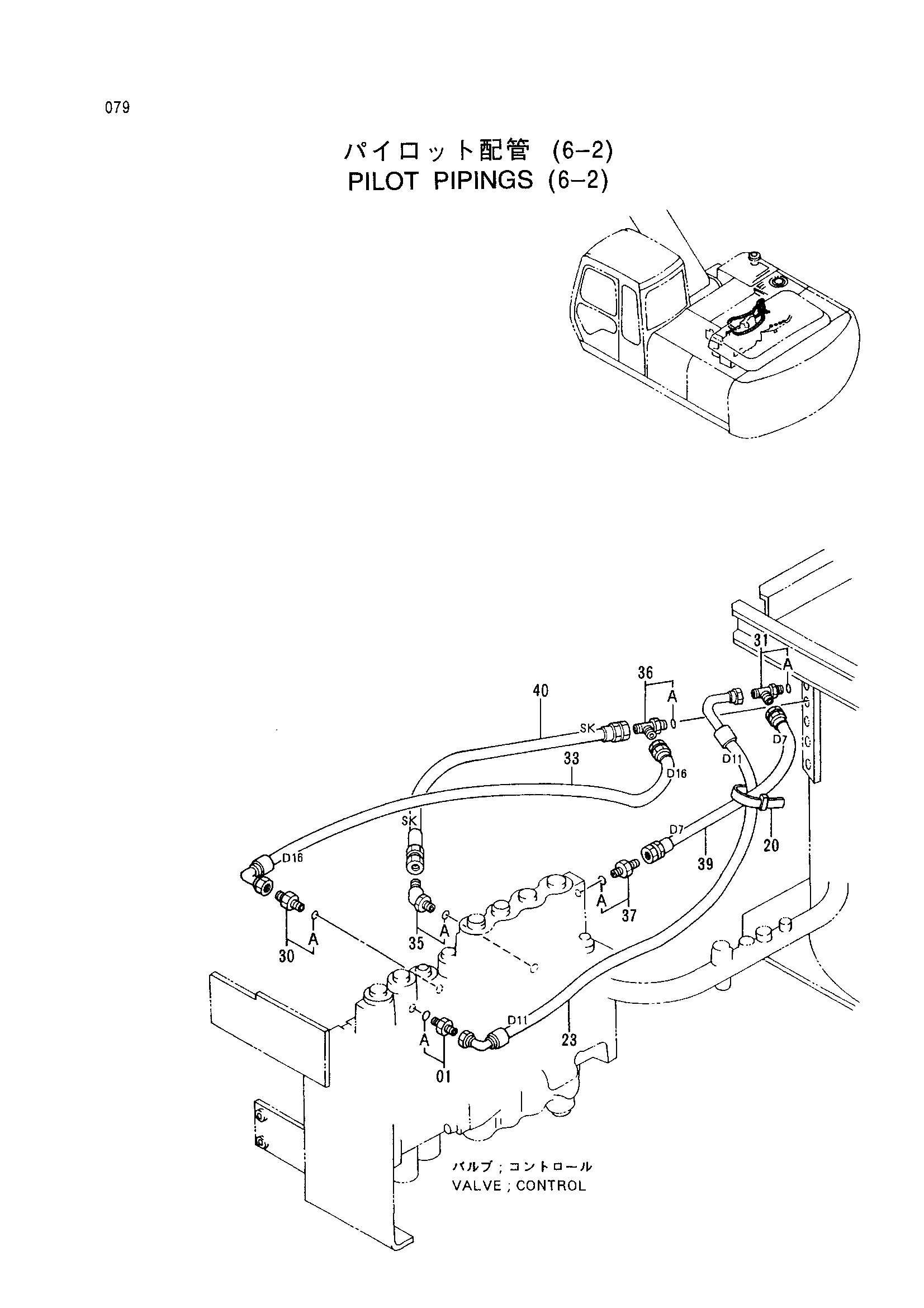

Заводская схема «Пилотный трубопроводы (6-2)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4055311 | Ленточный зажим | 1 |
| 23 | 4304431 | Нейлоновый шланг (D11) | 1 |
| 30 | 4200465 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4203171 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4288202 | Нейлоновый шланг (D16) | 1 |
| 35 | 4193826 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4200465 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4277455 | Нейлоновый шланг (D7) | 1 |
| 40 | 4277454 | Нейлоновый шланг (SK) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
