Электрооборудование (3-1) — HITACHI EX200-3E

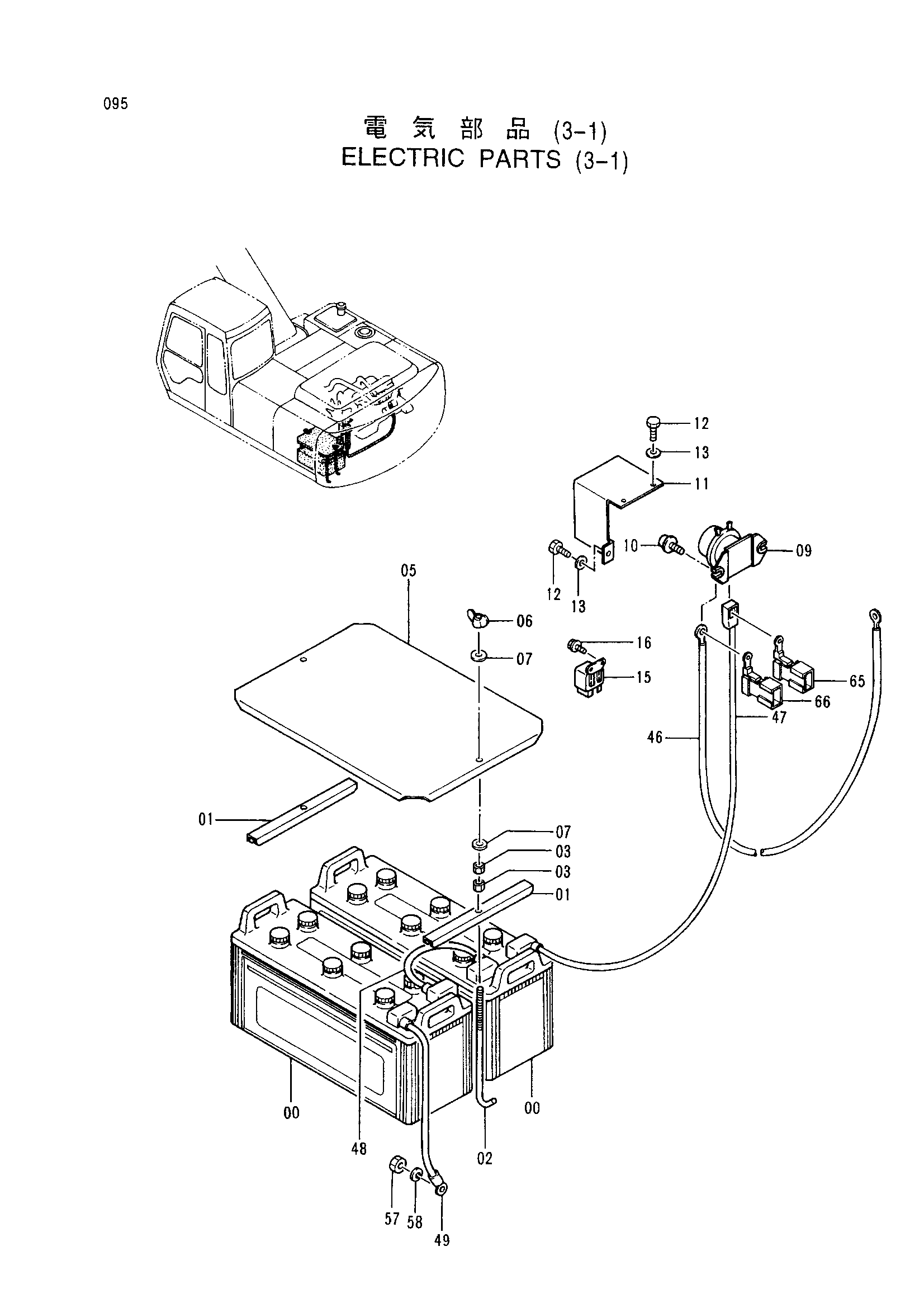

Заводская схема «Электрооборудование (3-1)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4177881 | Аккумулятор | 2 |
| 01 | 4203223 | Опора | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 4 |
| 05 | 8048043 | Крышка | 1 |
| 06 | M570010 | Гайка винг | 2 |
| 07 | A590110 | Плоская шайба | 4 |
| 09 | 4255762 | Реле аккумулятор | 1 |
| 10 | J020830 | Болт с шайбой | 2 |
| 11 | 3056019 | Крышка | 1 |
| 12 | J900816 | Болт | 3 |
| 13 | A590108 | Плоская шайба | 3 |
| 15 | 4251587 | Реле (глов пробка) | 1 |
| 16 | J020620 | Болт с шайбой | 2 |
| 46 | 4263508 | Жгут проводов провод(аккумулятор реле - стартер) | 1 |
| 47 | 4263510 | Жгут проводов провод(аккумулятор - аккумулятор реле) | 1 |
| 48 | 4263511 | Жгут проводов провод(аккумулятор - аккумулятор) | 1 |
| 49 | 4263509 | Жгут проводов провод(аккумулятор масса) | 1 |
| 57 | J950010 | Гайка | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 65 | 4270554 | Фусибле-линк (40A) | 1 |
| 66 | 4270555 | Фусибле-линк (50A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
