Сиденье стойка — HITACHI EX200-3E

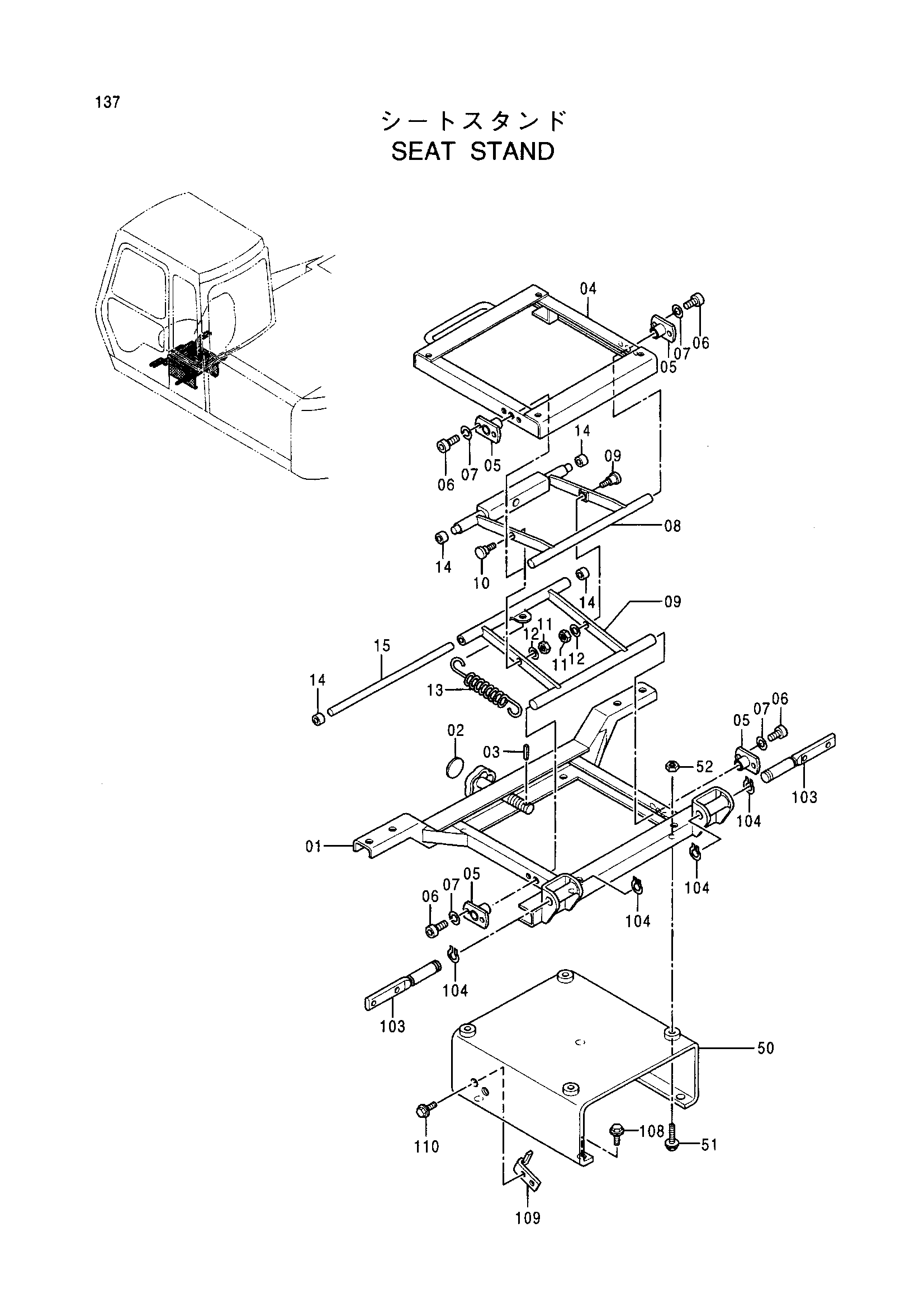

Заводская схема «Сиденье стойка» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-15 | 4334721 | Стойка | 1 |
| 01 | 4322708 | Рама | 1 |
| 02 | 4322709 | Уплотнение | 1 |
| 03 | 4105691 | Пружинный штифт | 1 |
| 04 | 4322711 | Рама | 1 |
| 05 | 4322712 | Фланец | 4 |
| 06 | 4322713 | Болт с внутренним шестигранником | 8 |
| 07 | 4322714 | Пружинная шайба | 8 |
| 08 | 4322715 | Рукоять в сборе (A) | 1 |
| 09 | 4322716 | Рукоять в сборе (B) | 1 |
| 10 | 4322717 | Болт | 2 |
| 11 | 4322718 | Гайка | 2 |
| 12 | 4322719 | Шайба | 2 |
| 13 | 4322720 | Пружина | 1 |
| 14 | 4322721 | Ролик | 4 |
| 15 | 4322722 | Вал | 1 |
| 50 | 7030329 | Стойка | 1 |
| 51 | J021025 | Болт с шайбой | 4 |
| 52 | 4322704 | Гайка | 4 |
| 103 | 3052566 | Палец | 2 |
| 104 | D910536 | Стопорное кольцо | 4 |
| 108 | J011030 | Болт с шайбой | 4 |
| 109 | 9744956 | Кронштейн | 1 |
| 110 | J010620 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
