Пилотный трубопроводы (3-3) — HITACHI EX200-3E

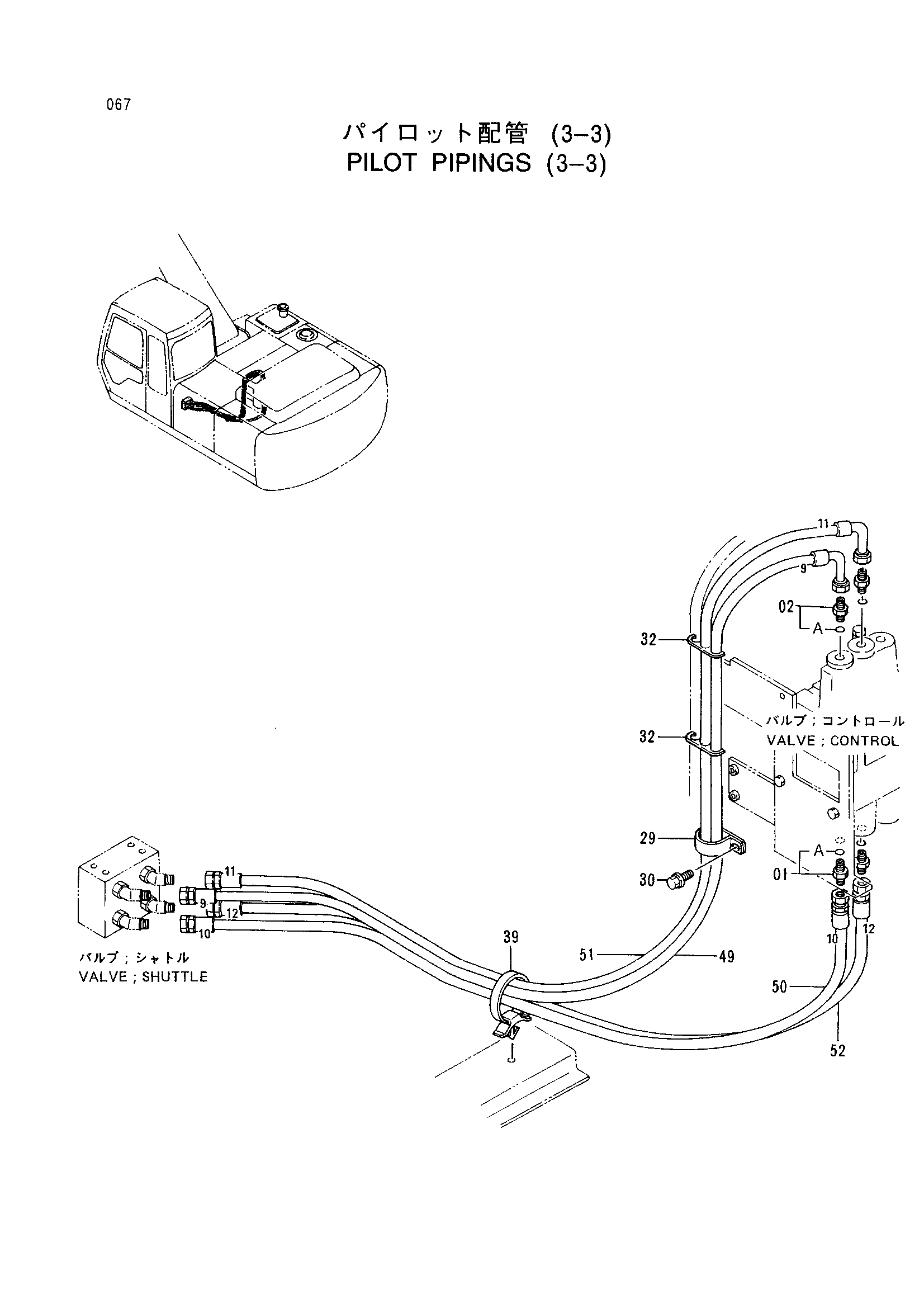

Заводская схема «Пилотный трубопроводы (3-3)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4202422 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4190264 | Зажим | 1 |
| 30 | J011025 | Болт с шайбой | 1 |
| 32 | 4203210 | Хомут | 2 |
| 39 | 4259220 | Зажим | 1 |
| 49 | 4287610 | Нейлоновый шланг (9) | 1 |
| 50 | 4287611 | Нейлоновый шланг (10) | 1 |
| 51 | 4287612 | Нейлоновый шланг (11) | 1 |
| 52 | 4287613 | Нейлоновый шланг (12) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
