Рычаг управления (1) — HITACHI EX200-3E

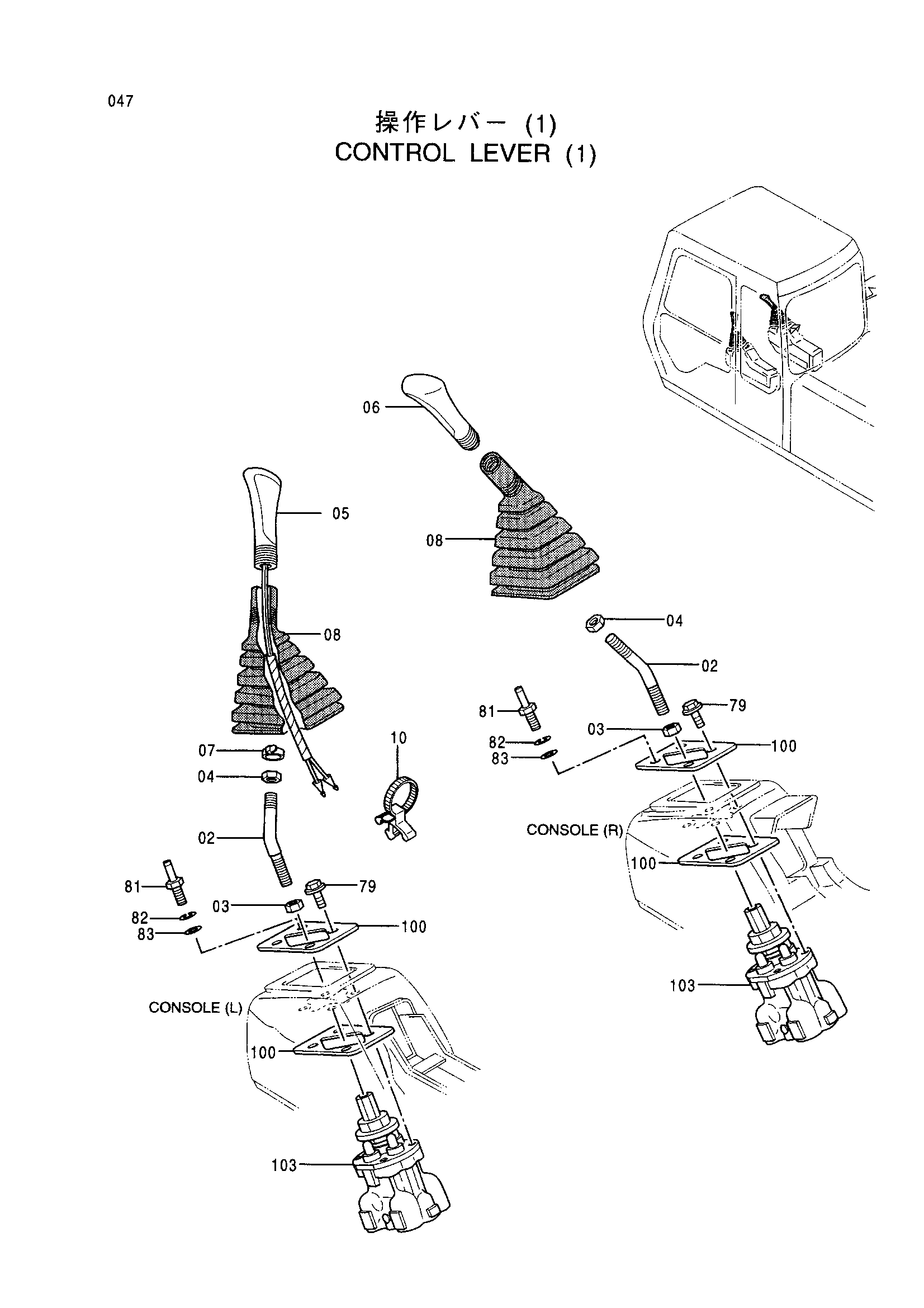

Заводская схема «Рычаг управления (1)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4328136 | Рычаг | 2 |
| 03 | J950014 | Гайка | 2 |
| 04 | J952012 | Гайка | 2 |
| 05 | 2033123 | Рукоятка | 1 |
| 06 | 2031487 | Рукоятка | 1 |
| 07 | 4055311 | Ленточный зажим | 1 |
| 08 | 2030275 | Защитный чехол | 2 |
| 10 | 4300351 | Ленточный зажим | 1 |
| 79 | J020825 | Болт с шайбой | 6 |
| 81 | 4339621 | Болт | 2 |
| 82 | A590908 | Пружинная шайба | 2 |
| 83 | A590108 | Плоская шайба | 2 |
| 100 | 4317301 | Проставка | 4 |
| 103 | (9134239) | Пилотный клапан | 2 |
| 103 | 9134232 замена: 9134239 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
