Основной трубопроводы (3) — HITACHI EX200-3E

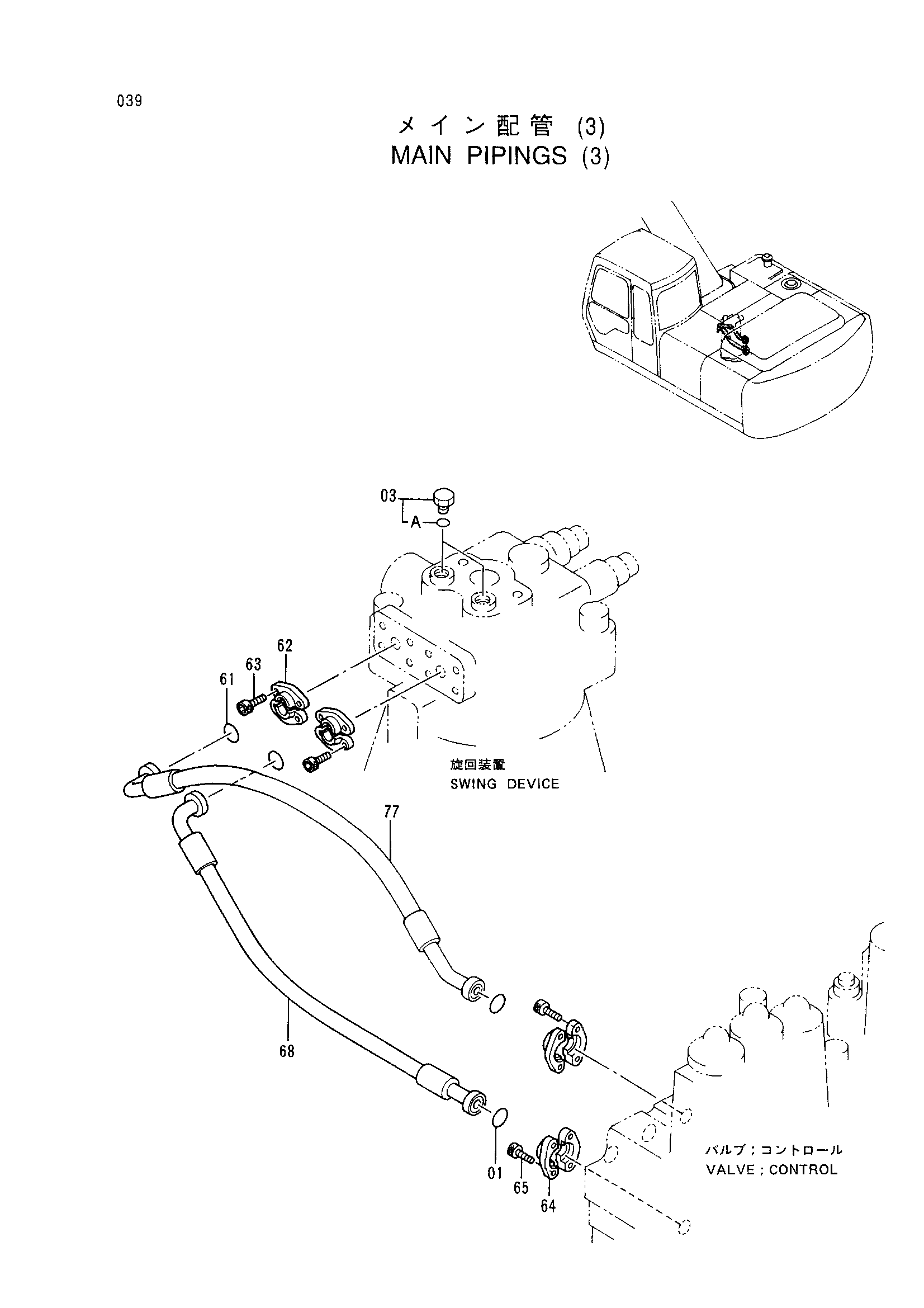

Заводская схема «Основной трубопроводы (3)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4510167 | Уплотнительное кольцо | 2 |
| 03 | 4093624 | Пробка | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 971489 | Уплотнительное кольцо | 2 |
| 62 | 986910 | Разъёмный фланец | 4 |
| 63 | M341030 | Болт с внутренним шестигранником | 8 |
| 64 | 4510173 | Разъёмный фланец | 4 |
| 65 | M340825 | Болт с внутренним шестигранником | 8 |
| 68 | 4291911 | Шланг | 1 |
| 77 | 4291912 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
