Шланг защита от разрыва клапан трубопроводы (рукоять): 2 — HITACHI EX200-3E

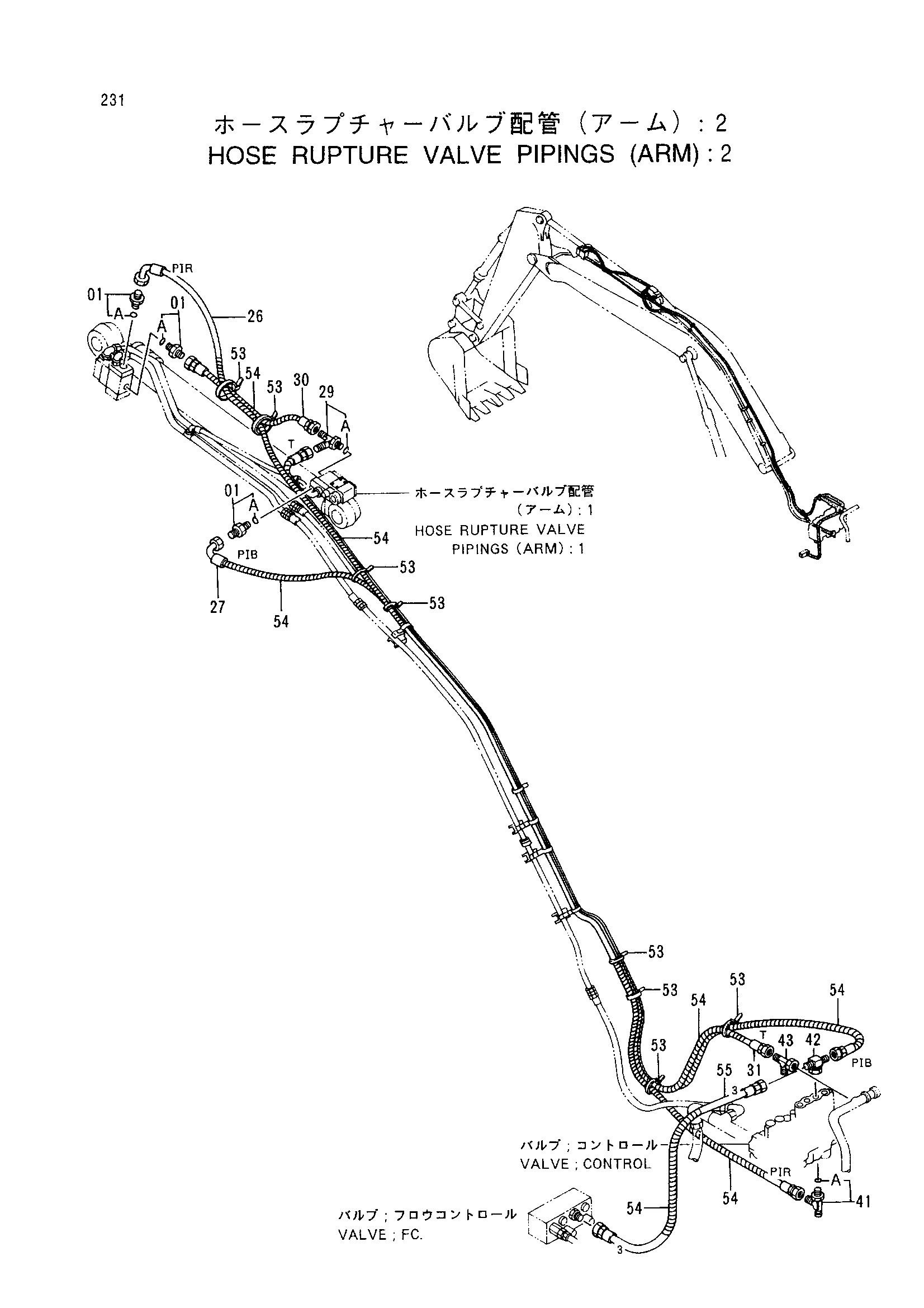

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять): 2» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4331051 | Шланг (PIR) | 1 |
| 27 | 4321267 | Шланг (PIB) | 1 |
| 29 | 4205363 | Тройник | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4269849 | Шланг | 1 |
| 31 | 4321269 | Шланг (T) | 1 |
| 41 | 4205363 | Тройник | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4226236 | Соединительный штуцер | 1 |
| 43 | 4246672 | Соединительный штуцер | 1 |
| 53 | 4055312 | Ленточный зажим | 8 |
| 54 | 4133527 | Защитный кожух | 30 |
| 55 | 4266672 | Нейлоновый шланг (3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
