Гидромотор (ход) — HITACHI EX200-3E

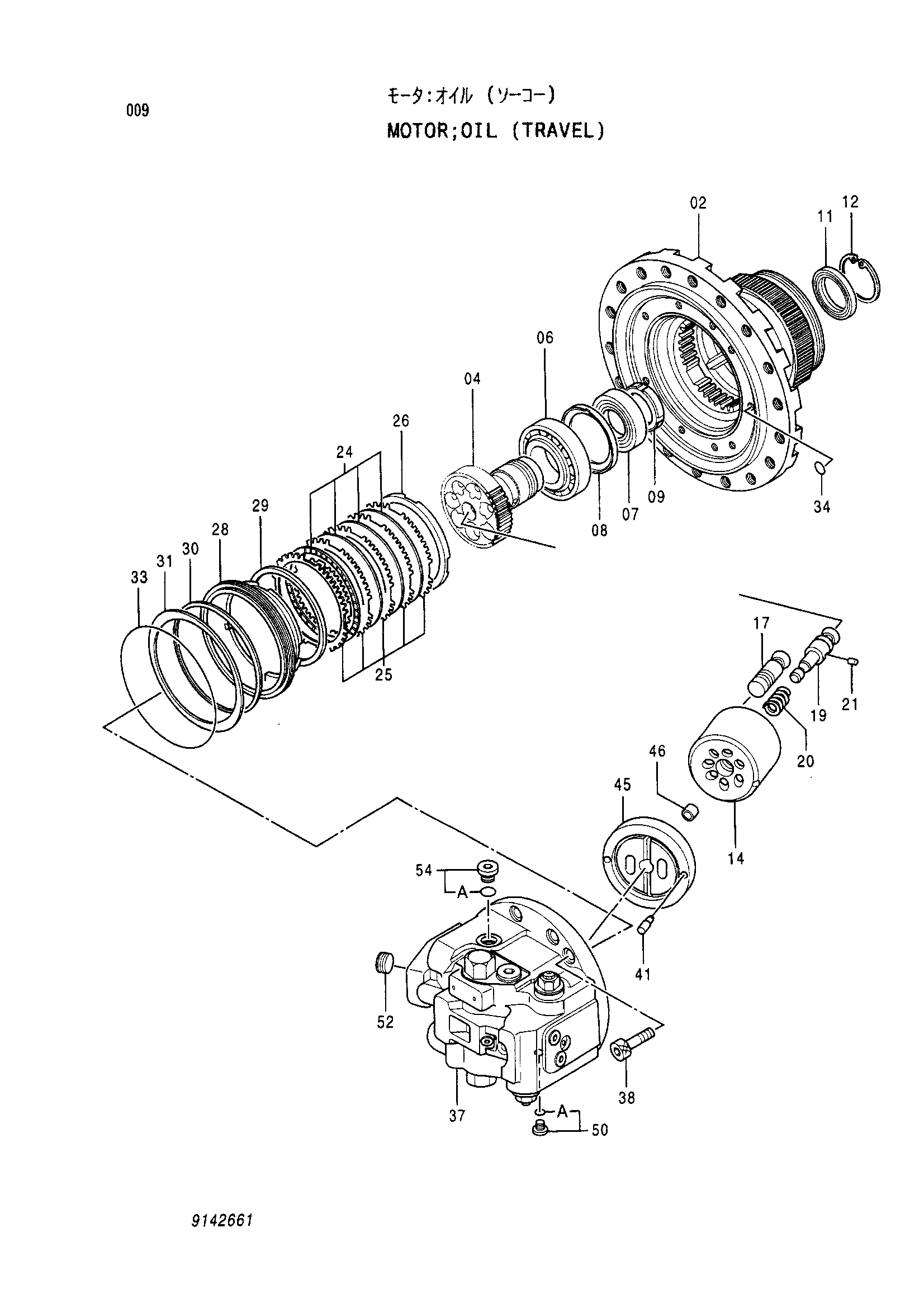

Заводская схема «Гидромотор (ход)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| (9144066) | Гидромотор | 1 | |
| 9142661 замена: 9144066 | Гидромотор | 1 | |
| 02 | 1014547 | Корпус | 1 |
| 04 | 2026713 | Дисковый дривинг | 1 |
| 06 | 4198783 | Роликовый подшипник | 1 |
| 07 | 4198998 | Роликовый подшипник | 1 |
| 08 | 4222980 | Проставка | 1 |
| 09 | 4178173 | Гайка подшипник. | 1 |
| 11 | 4260561 | Масляное уплотнение | 1 |
| 12 | 4116290 | Стопорное кольцо | 1 |
| 14 | 2034880 | Ротор | 1 |
| 17 | 8050658 | Поршень | 7 |
| 19 | 3064069 | Вал центральный | 1 |
| 20 | 4179181 | Пружина сжатия | 1 |
| 21 | 4198956 | Палец | 1 |
| 24 | 3037401 | Пластина фрикционный | 4 |
| 25 | 3032432 | Пластина | 5 |
| 26 | 4246784 | Проставка | 1 |
| 28 | 3047473 | Поршень | 1 |
| 29 | 4232766 | Д-ринг | 1 |
| 30 | 4232767 | Д-ринг | 1 |
| 31 | 3047472 | Тарельчатая пружина | 1 |
| 33 | 4248871 | Уплотнительное кольцо | 1 |
| 34 | 4506415 | Уплотнительное кольцо | 1 |
| 37 | (9144065) | Клапан тормоз (для транспортировка) | 1 |
| 37 | 9142660 замена: 9144065 | Тормозной клапан | 1 |
| 38 | M341650 | Болт с внутренним шестигранником | 8 |
| 41 | 4266256 | Установочный штифт | 2 |
| 45 | 2038093 | Пластина клапан | 1 |
| 46 | 4234628 | Втулка | 1 |
| 50 | 9134109 | Пробка | 1 |
| 50A | 4506408 | Уплотнительное кольцо | 1 |
| 52 | 4279343 | Пробка | 1 |
| 54 | 9134112 | Пробка | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
