Топливный бак — HITACHI EX200-3E

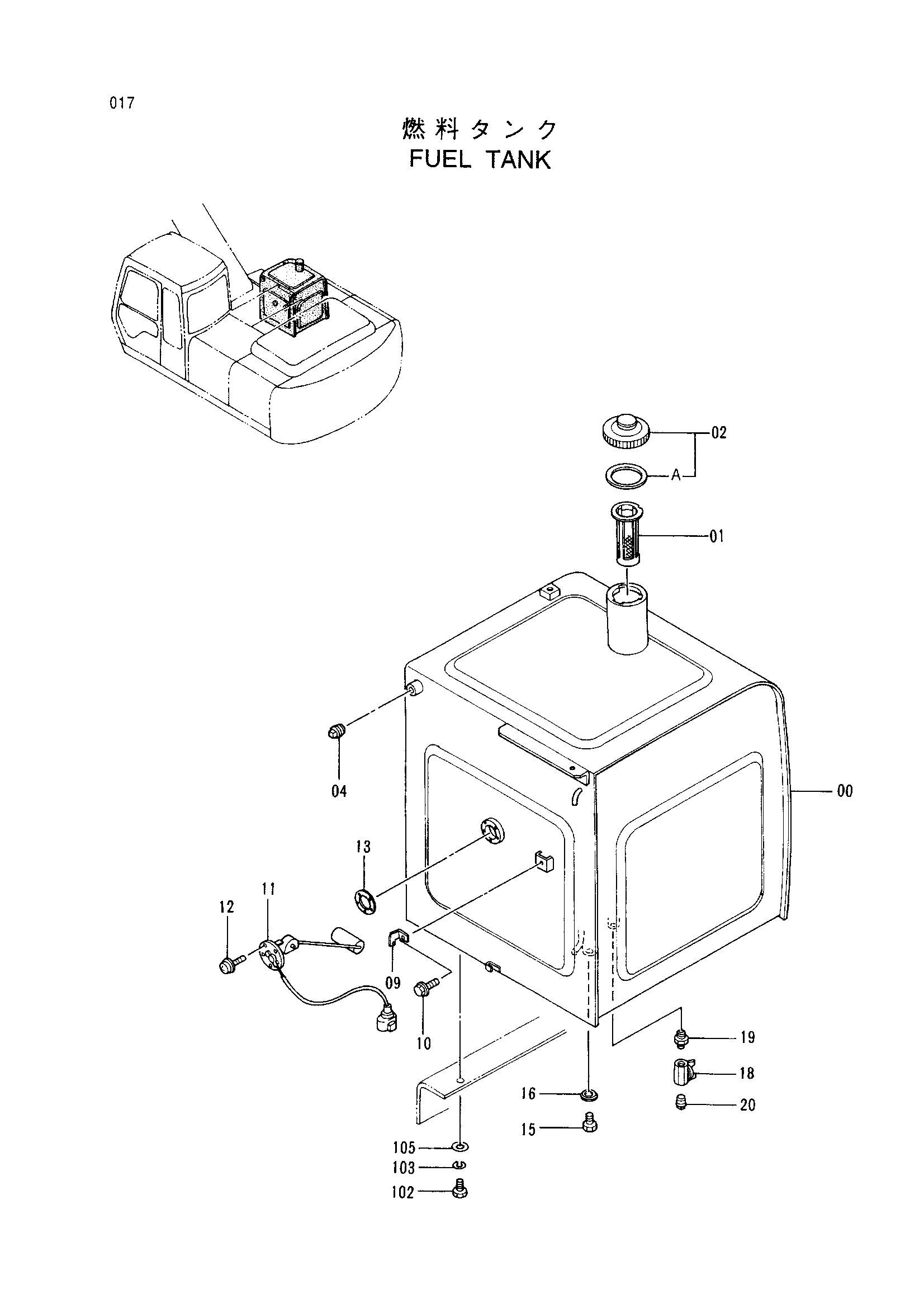

Заводская схема «Топливный бак» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004690 | Топливный бак | 1 |
| 01 | 4353560 | Сетчатый фильтр | 1 |
| 02 | 4188409 | Колпачок | 1 |
| 02A | 4168820 | Манжета резиновый | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 09 | 4257159 | Кронштейн | 1 |
| 10 | J011016 | Болт с шайбой | 1 |
| 11 | 4257128 | Поплавок | 1 |
| 12 | J450510 | Винт с шайбой | 5 |
| 13 | 4269607 | Манжета | 1 |
| 15 | 4354013 | Пробка | 1 |
| 16 | 4157648 | Уплотнительная шайба | 1 |
| 18 | 4216448 | Шаровой клапан | 1 |
| 19 | J70782 | Адаптер | 1 |
| 20 | 94-2011 | Пробка | 1 |
| 102 | 4288155 | Болт | 4 |
| 103 | A590916 | Пружинная шайба | 4 |
| 105 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
