Облицовка (1-3) — HITACHI EX200-3E

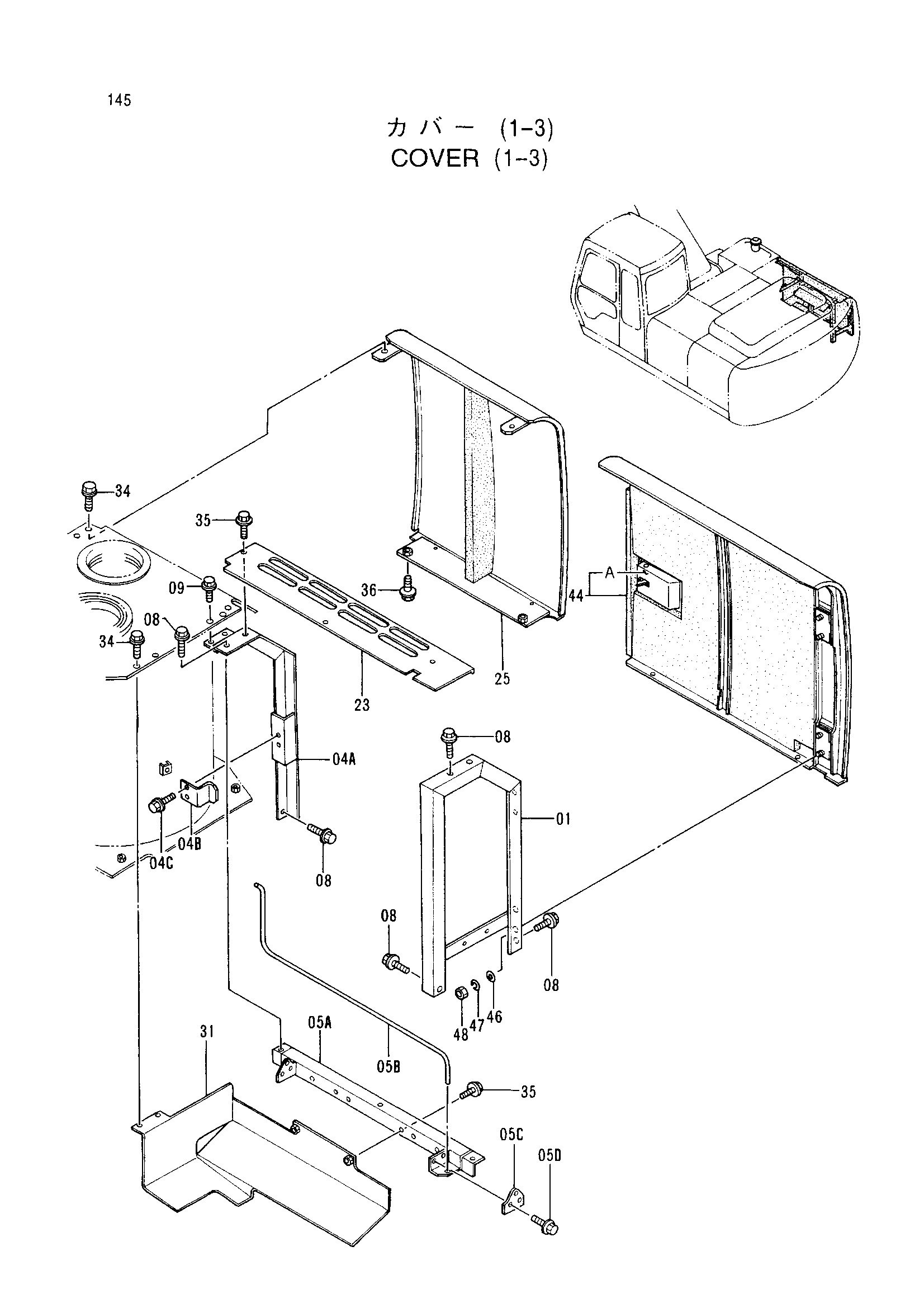

Заводская схема «Облицовка (1-3)» для HITACHI EX200-3E. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048601 | Опора | 1 |
| 04A | 8063136 | Опора | 1 |
| 04B | 4257087 | Ограничитель | 1 |
| 04C | J031030 | Болт с шайбой | 2 |
| 05A | 8063137 | Опора | 1 |
| 05B | 3051868 | Штанга торсион | 1 |
| 05C | 4263656 | Направляющая | 1 |
| 05D | J021030 | Болт с шайбой | 2 |
| 08 | J021030 | Болт с шайбой | 5 |
| 09 | J031025 | Болт с шайбой | 2 |
| 23 | 4353854 | Крышка | 1 |
| 25 | 6015160 | Крышка | 1 |
| 31 | 8059240 | Крышка | 1 |
| 34 | J031030 | Болт с шайбой | 4 |
| 35 | J021030 | Болт с шайбой | 5 |
| 36 | J031025 | Болт с шайбой | 2 |
| 44 | 6015161 | Дверь | 1 |
| 44A | 4354012 | Дверь блокировка (2) | 1 |
| 46 | A590110 | Плоская шайба | 4 |
| 47 | A590910 | Пружинная шайба | 4 |
| 48 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3E и серийный номер машины. Это снижает риск заказа детали другого исполнения.
