033: Вентилятор и ремень вентилятора — HITACHI EX200-3C

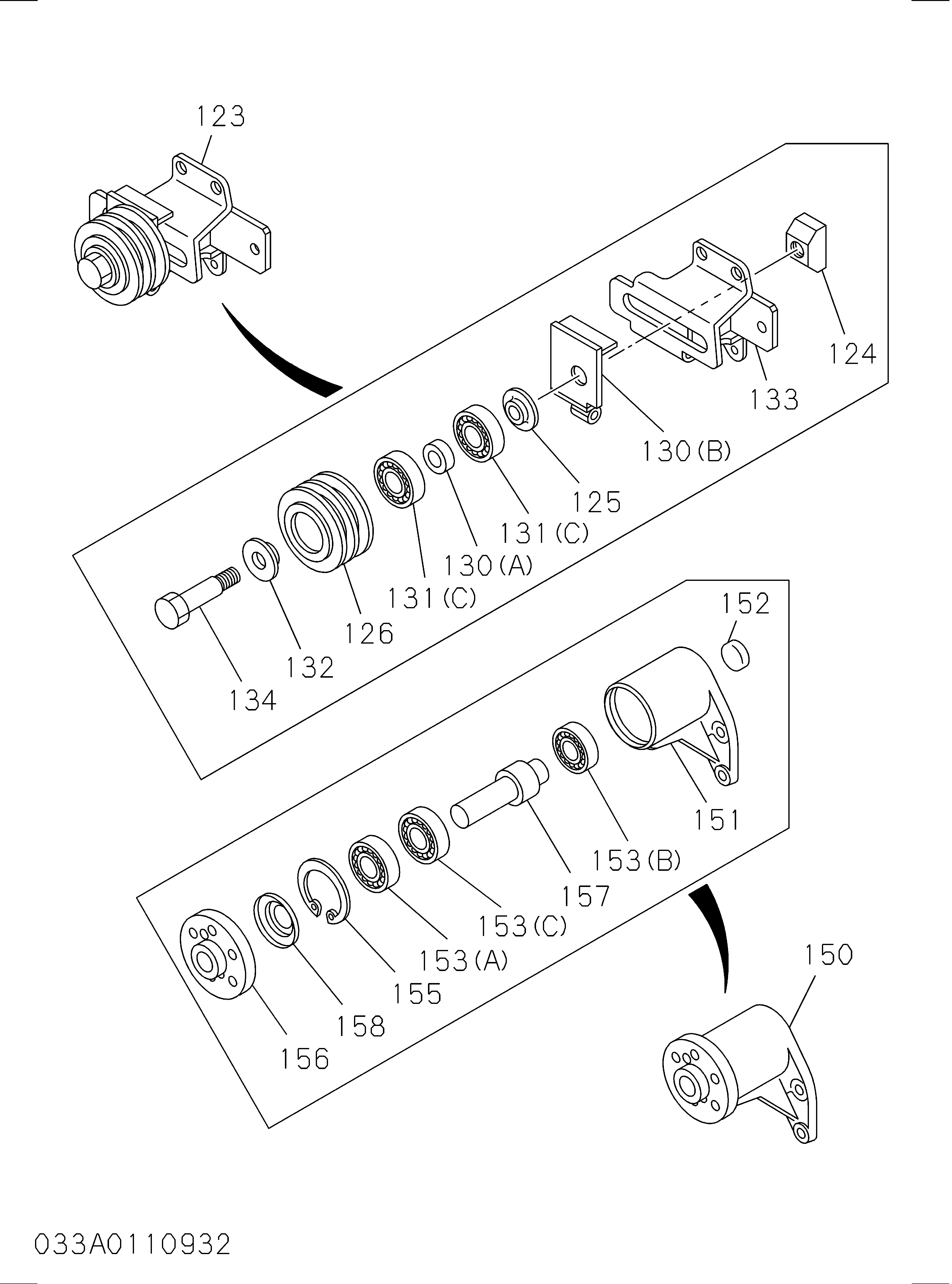

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(D) | 1136601400 | Вентилятор охлаждение | 1 |
| 016 | 9091646100 | Шайба PL, охлаждение вентилятор | 6 |
| 016 | 9098516490 | Шайба PL, охлаждение вентилятор | 6 |
| 024(A) | 9010660800 | Болт вентилятор | 6 |
| 024(B) | 9020610200 | Болт вентилятор | 4 |
| 036 | 1136712880 | Ремень охлаждение вентилятор | 1 |
| 036 | 1136714430 | Ремень охлаждение вентилятор | 1 |
| 038(B) | 1136420120 | Проставка вентилятор | 1 |
| 038(F) | 1136420100 | Проставка вентилятор | 1 |
| 038(G) | 1136420441 | Проставка вентилятор | 1 |
| 068 | 9091505120 | Шайба LK, ADJ пластина, генератор | 1 |
| 068 | 0915105120 | Шайба LK, ADJ пластина, генератор | 1 |
| 069 | 9091607120 | Шайба PL, ADJ пластина, генератор | 2 |
| 070 | 9991104120 | Гайка ADJ пластина, генератор | 1 |
| 070 | 0911105120 | Гайка ADJ пластина, генератор | 1 |
| 071(B) | 1090091141 | Болт ADJ пластина, генератор | 1 |
| 071(B) | 1090091141 | Болт ADJ пластина, генератор | 1 |
| 080(C) | 1136741181 | Пластина ADJ | 1 |
| 081 | 1136741610 | Деталь слидинг | 1 |
| 081 | 1136741610 | Деталь слидинг | 1 |
| 086 | 0500410250 | Болт ADJ | 1 |
| 086 | 0286810250 | Болт ADJ | 1 |
| 086 | 0286510250 | Болт ADJ | 1 |
| 110 | 9034906100 | Винт шкив | 2 |
| 122 | 9091505080 | Шайба LK, вентилятор | 4 |
| 122 | 9091506100 | Шайба LK, вентилятор | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
