Гидроцилиндр стрелы (левый) — HITACHI EX200-3C

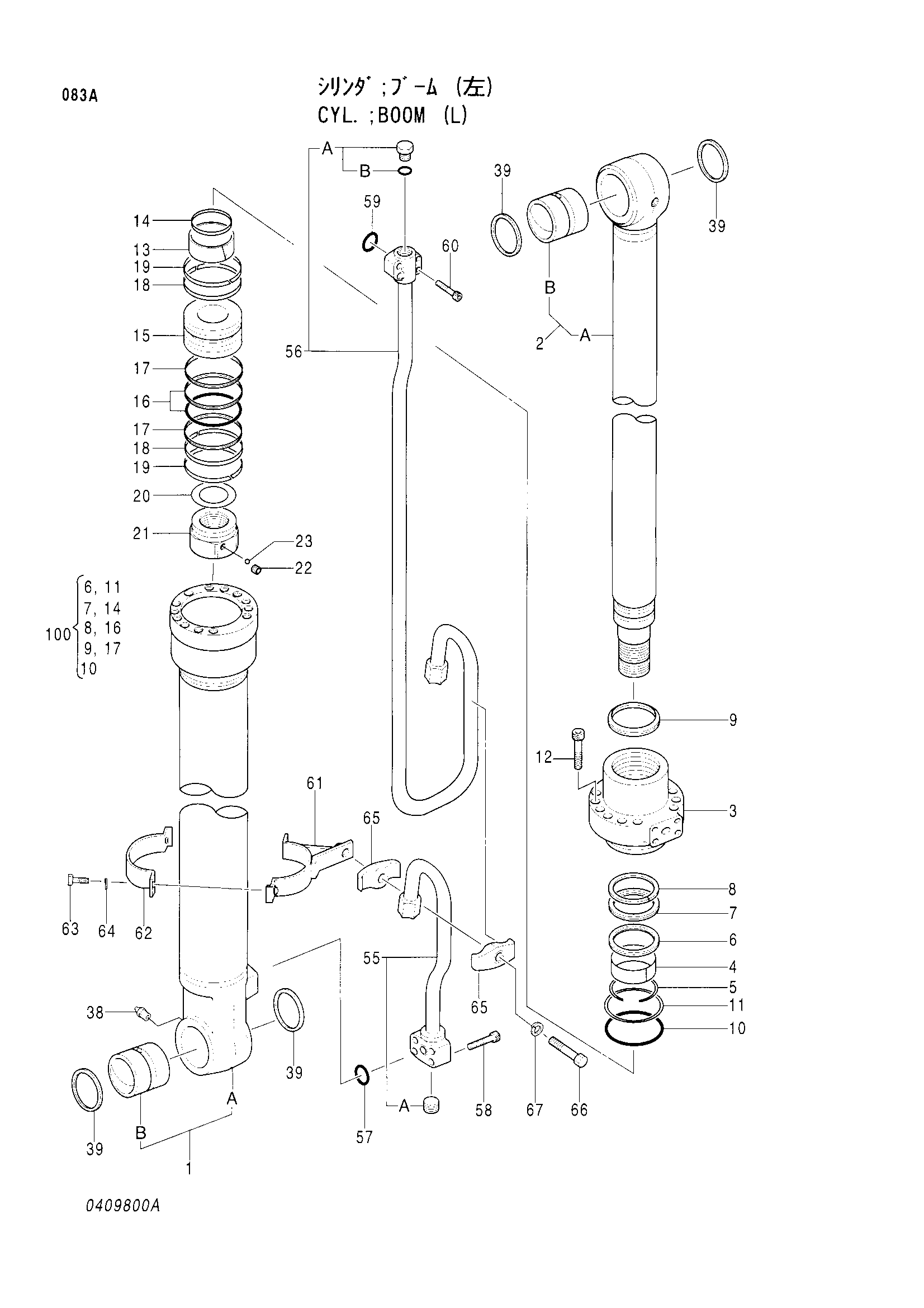

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4250224 | Гидроцилиндр стрелы (левый) | 1 | |
| 1-39 | 4286775 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4286776 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0409801 | Труба гидроцилиндра | 1 |
| 1B | 0409714 | Втулка пальца | 1 |
| 2 | 4286773 | Шток поршня в сборе | 1 |
| 2A | 0409702 | Шток поршня | 1 |
| 2B | 0208326 | Втулка пальца | 2 |
| 3 | 0409703 | Головка гидроцилиндра | 1 |
| 4 | 0309004 | Втулка | 1 |
| 5 | 0208304 | Стопорное кольцо | 1 |
| 6 | 0409704 | Кольцо | 1 |
| 7 | 0208305 | Кольцо | 1 |
| 8 | 0208306 | Кольцо букк-уп | 1 |
| 9 | 0409715 | Грязесъёмное кольцо | 1 |
| 9 | 0409805 замена: 0409715 | Грязесъёмное кольцо | 1 |
| 10 | A811115 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0409706 | Амортизирующий подшипник | 1 |
| 14 | 0409707 | Уплотнение | 1 |
| 15 | 0409708 | Поршень | 1 |
| 16 | 0258205 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409709 | Опорное кольцо | 2 |
| 18 | 0309309 | Кольцо | 2 |
| 19 | 0261308 | Кольцо | 2 |
| 20 | 0309013 | Регулировочная шайба | 1 |
| 21 | 0309010 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 38 | J75481 | Пресс-маслёнка | 1 |
| 39 | 4067902 | Пылезащитное уплотнение | 4 |
| 55 | 0409803 | Трубка | 1 |
| 55A | 94-2014 | Пробка | 1 |
| 56 | 0409804 | Трубка | 1 |
| 56A | 4174542 | Пробка | 1 |
| 56B | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 984614 | Уплотнительное кольцо | 1 |
| 58 | 0309020 | Болт с внутренним шестигранником | 4 |
| 59 | 4506430 | Уплотнительное кольцо | 1 |
| 60 | 0309019 | Болт с внутренним шестигранником | 4 |
| 61 | 0409713 | Лента | 1 |
| 62 | 0309314 | Лента | 1 |
| 63 | 0408815 | Болт | 2 |
| 64 | 0325913 | Шайба | 2 |
| 65 | 0236915 | Держатель | 2 |
| 66 | 0254312 | Болт | 1 |
| 67 | A590914 | Пружинная шайба | 1 |
| 100 | 4320999 замена: 4369901 | Комплект уплотнений | 1 |
| 100 | 4369901 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
