Машина отопитель — HITACHI EX200-3C

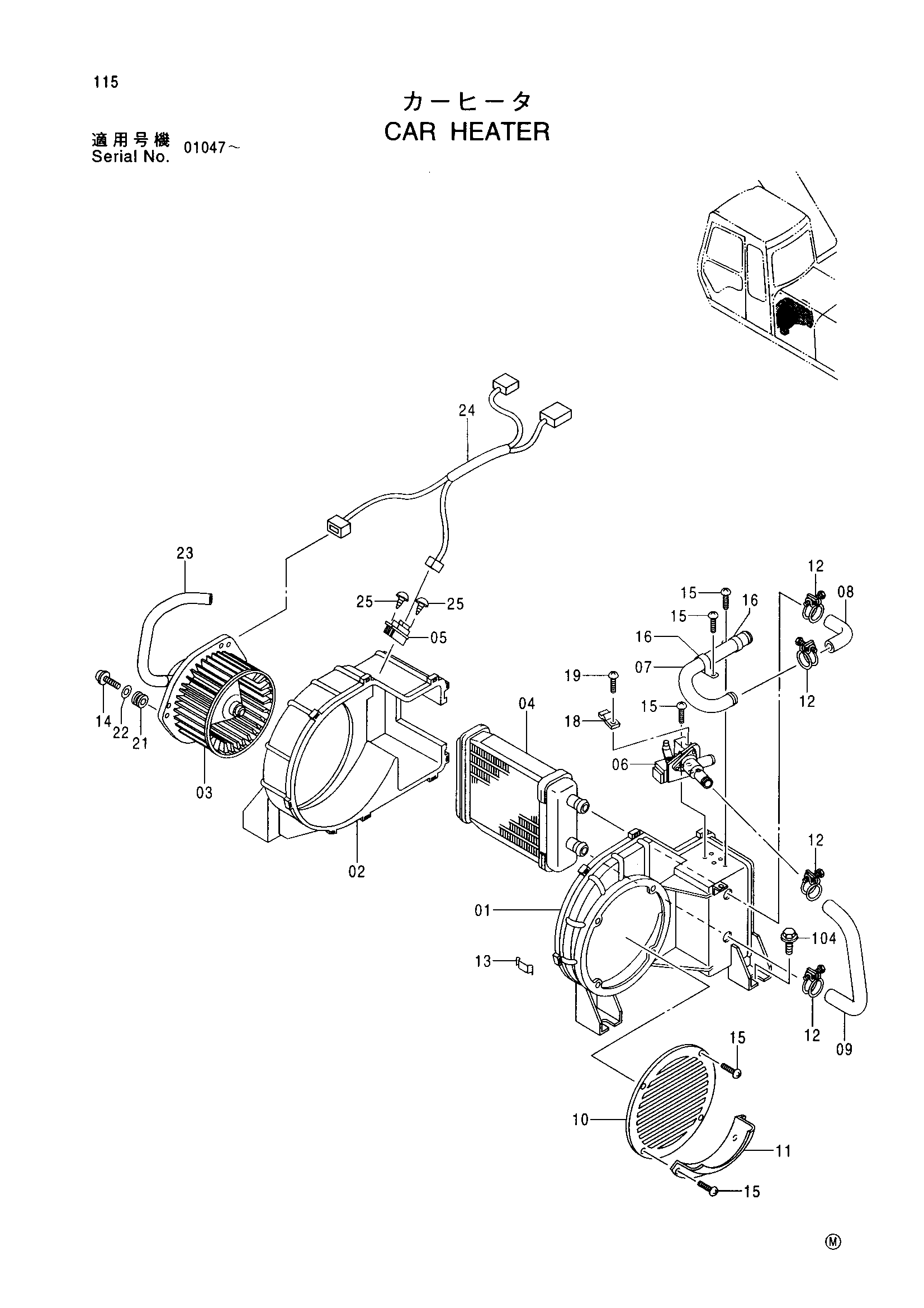

Заводская схема «Машина отопитель» для HITACHI EX200-3C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-25 | 4363008 | Отопитель | 1 |
| 01 | 4376471 | Корпус | 1 |
| 02 | 4376472 | Корпус | 1 |
| 03 | 4376473 | Гидромотор | 1 |
| 04 | 4351448 | Коре | 1 |
| 05 | 4370271 | Резистор | 1 |
| 06 | 4376475 | Клапан | 1 |
| 07 | 4353160 | Трубка | 1 |
| 08 | 4353161 | Шланг | 1 |
| 09 | 4353162 | Шланг | 1 |
| 10 | 4353163 | Крышка | 1 |
| 11 | 4353164 | Крышка | 1 |
| 12 | 4351466 | Хомут | 4 |
| 13 | 4351467 | Хомут | 9 |
| 14 | 4376476 | Самонарезающий винт | 3 |
| 15 | 4352934 | Винт | 8 |
| 16 | 4353165 | Хомут | 2 |
| 18 | 4351482 | Хомут | 1 |
| 19 | J460412 | Винт с шайбой | 1 |
| 21 | 4370267 | Виброизолятор | 3 |
| 22 | 4370299 | Шайба | 3 |
| 23 | 4376479 | Шланг | 1 |
| 24 | 4376480 | Жгут проводов | 1 |
| 25 | 4370310 | Самонарезающий винт | 2 |
| 104 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX200-3C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
